8.14.1 집계 구성

위치
  1. 탐색 측면 바: Tally (집계)
  2. 오른쪽 패널: Tally (집계)
집계 정보

Event Master Toolset을 통해 최대 64개의 집계 광원을 자동으로 관리할 수 있습니다. 이 집계 광원은 네트워크에 연결된 단일 허브에 연결해야 합니다.

구성 방법

  1. Tally IP Protocol (집계 IP 프로토콜)(참조 2) 뒤의 드롭다운 메뉴에서 원하는 명령 프로토콜을 선택합니다.

    팁: OFF (꺼짐)를 선택하면 집계 프로토콜이 사용 안 함으로 설정됩니다.

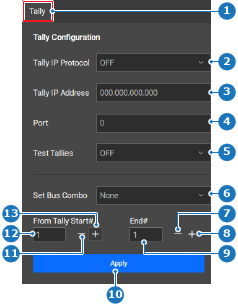

    이미지 8–150
    1
    카테고리 선택
    2
    집계 프로토콜 드롭다운
    3
    집계 허브 IP 주소 입력 필드
    4
    집계 허브 포트 입력 필드
    5
    테스트 집계 드롭다운
    6
    버스 콤보 드롭다운
    7
    끝 집계 값 감소
    8
    끝 집계 값 증가
    9
    끝 집계 값 입력 필드
    10
    적용 버튼
    11
    시작 집계 값 감소
    12
    시작 집계 값 입력 필드
    13
    시작 집계 값 증가
  2. Tally IP Address (집계 IP 주소)(참조 3, 이미지 8–150) 뒤의 입력 필드에 집계 허브의 IP 주소를 입력합니다.
  3. Port (포트)(참조 4, 이미지 8–150) 뒤에 원하는 포트 번호를 입력합니다.
  4. 헤더에 있는 저장 아이콘()을 클릭합니다.
