8.10.9 MVR 配置

位置
  1. 导航侧边栏：Configuration（配置）
  2. 中间工作窗口：Detail View（详细视图）
  3. 右面板：Output（输出） > MVR
关于 MVR

MVR 由设备自动创建。这些 MVR 无法删除。此外，也无法创建额外的 MVR。

当 MVR 被直接分配给一个输出时，整个 MVR 布局将直接流式传输到该输出，无需额外配置。有关如何管理 MVR 布局的更多信息，请参见“MVR”。

如何配置

  1. 系统中是否有多个设备？

    • 如果是，在右面板中使用单选按钮（参考 11 或 18）选择所需的设备。
    • 如果否，转到下一步。

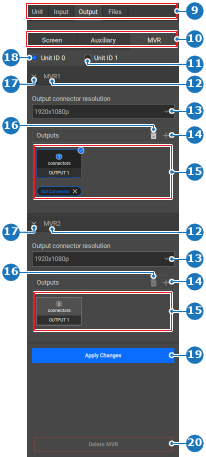

    图像 8–69
    9
    类别选择
    10
    输出选择
    11
    “设备 ID 1”单选按钮
    12
    “MVR 名称”输入字段
    13
    “输出连接器分辨率”下拉菜单
    14
    “创建额外输出”按钮
    15
    MVR 目标输出概述
    16
    “删除选定输出”按钮
    17
    “折叠部分”按钮
    18
    “设备 ID 0”单选按钮
    19
    “应用”按钮
    20
    “删除”按钮

  2. 双击要重命名的 MVR 的名称（参考 12，图像 8–69）。

    提示： 请提供能准确反映其用途的名称。
  3. 在 Output connector resolution（输出连接器分辨率）下拉菜单中选择所需的分辨率（参考 13，图像 8–69）。
  4. 单击 Outputs（输出）部分中的“输出”字段（参考 15，图像 8–69），将 MVR 分配给该输出。

  5. 在中间工作窗口中单击所需的连接器（参考 4）以映射输出。

    备注： 只能选择同一设备的输出连接器。
    图像 8–70
    1
    设备详情
    2
    屏幕资源指示器
    3
    已用/可用资源映射概述
    4
    Event Master 卡连接器状态
    5
    同步锁相连接状态
    6
    LTC 连接状态（尚未支持）
    7
    Dante 音频连接状态（尚未支持）
    8
    电源连接状态

    连接器的名称会添加在输出字段下方。

  6. 是否必须修改 MVR 的高级设置？

    • 如果是，在右面板中单击所需 MVR 的名称（参考 12，图像 8–69）。转到下一步。
    • 如果否，转到第 8 步。

    中间工作区会显示一个弹窗。

  7. 在弹窗中编辑所需的任何设置。

    备注： 某些设置需要具备高级知识。在进行编辑之前，确保已接受充分的培训并充分了解相关环境。
    提示： 此弹窗可在中间工作区域内任意位置移动。

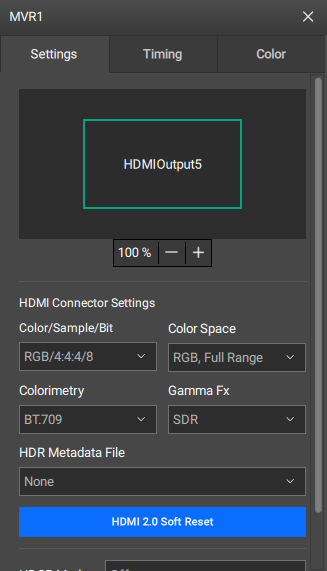

    图像 8–71
  8. 单击页眉中的保存图标 ()。
