关于机架安装

Encore3 设计为可从机架的背面和正面进行固定。这有助于保持设备的完整性。

需要使用工具

• 十字螺丝刀 PH2
• 梅花螺丝刀 T20

需要使用部件

• 机架
• 侧边支架
• 侧边护栏
• 螺钉

安装方法

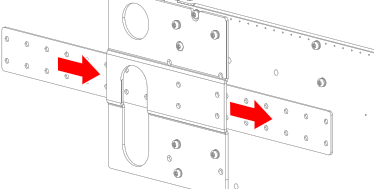

1. 如图所示，将侧边护栏滑入每个后侧连接器保护器的凸起部位。

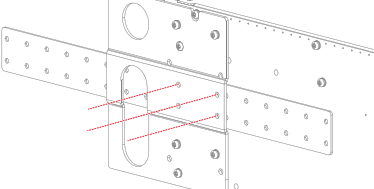

2. 请按照图示将侧边护栏固定在 Encore3 上。使用 T20 梅花螺丝刀。



   备注： 请确保侧边护栏预留足够伸出长度。它们需要穿过侧边支架。

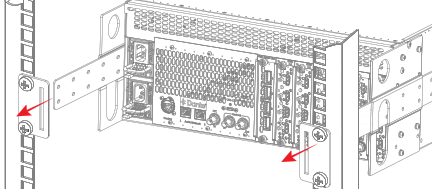

3. 用四个螺钉将两个侧边支架固定在机架背面的所需高度处。使用 PH2 十字螺丝刀。



4. 在机架正面所需的最低高度处，将两个螺钉部分拧入。使用 PH2 十字螺丝刀。



5. 将附带的侧边护栏穿过机架背面的预装侧边支架。



   小心： 请两人合力搬运该设备，一人在前面，一人在后面。在整个安装过程中，设备必须保持水平，以免损坏机架或支架。

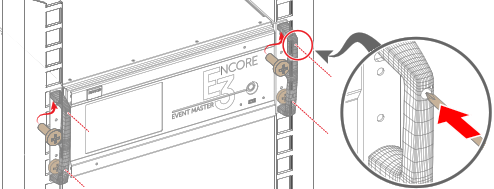

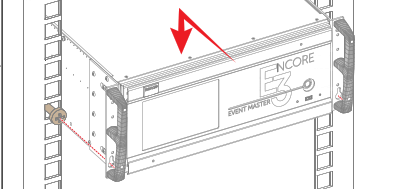

6. 将 Encore3 的卡扣挂在机架正面两个螺钉上，然后向下按压以锁定卡扣。



   第二个人可以松开背面。

7. 使用四个螺钉将 Encore3 固定在机架上。使用 PH2 十字螺丝刀。



   提示： 将螺丝刀从手柄上的切口处插入，以便于操作。
