關於機架安裝

Encore3 需自機體前後兩側固定於機架上。這能幫助此單元保持完好。

所需工具

• Phillips 螺絲起子 PH2
• 梅花螺絲起子 T20

所需零件

• 機架
• 側邊支架
• 側軌
• 螺絲

如何安裝

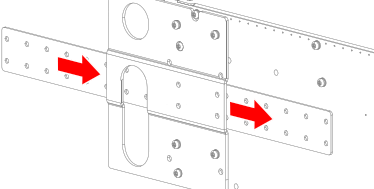

1. 如圖所示，將側軌滑入每個後方連接器保護器的凸起處中。

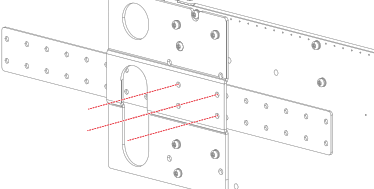

2. 依圖示將側軌固定至 Encore3。使用 T20 梅花螺絲起子。



   註： 請確保側軌露出足夠的長度。這些需要穿過側邊支架。

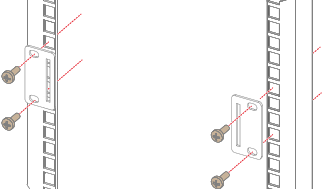

3. 依所需高度，使用四顆螺絲將兩個側邊支架固定於機架的背面。使用 PH2 十字螺絲起子。



4. 在機架正面，於所需的最低高度處將兩顆螺絲旋入一部分。使用 PH2 十字螺絲起子。

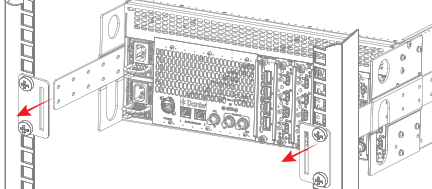

5. 將附接的側軌，穿過機架背面上已備妥的側邊支架。



   注意： 請由二人合力搬運本單元，一人在前，一人在後。安裝期間，本單元必須全程保持水平，以免損壞框架或機架。



6. 將 Encore3 的鑰匙孔掛在機架正面的兩顆螺絲上，並向下按壓以鎖上鑰匙。



   第二名人員此時可放開機體後端。

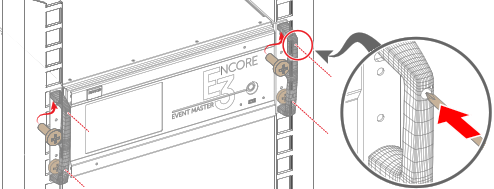

7. 使用四顆螺絲將 Encore3 固定至機架上。使用 PH2 十字螺絲起子。



   提示： 將螺絲起子穿過手柄上的開口以利操作。
