8.12.8 增加備援輸入

位置
  1. 導覽側邊欄：Programming（編程）
  2. 左側面板：All Sources（所有來源）
關於備援輸入

在活動期間，輸入源可能會斷線或離線。發生這種情況時，Event Master Toolset 能將輸入切換為備援輸入。這能確保儘快恢復影像畫面。當原輸入源恢復上線，Event Master Toolset 會在名稱前方顯示綠色圓點 ()。使用者能決定是否必須恢復為原輸入源。

如何設定

  1. Source List（來源清單）切換按鈕（參考點 8）是否已啟用？

    • 若是，請停用 Source List（來源清單）切換按鈕（參考點 8），然後進入下一步。
    • 若否，請進入下一步。

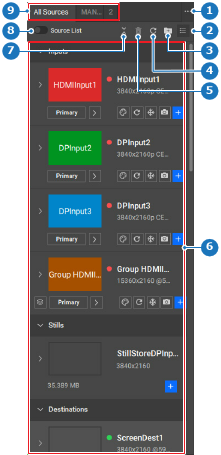

    圖片 8–109
    1
    資料夾選單
    2
    來源檢視選項
    3
    「整理來源」選單
    4
    「更新輸入縮圖」按紐
    5
    「刪除」按鈕
    6
    可用來源
    7
    收合或展開所有來源
    8
    切換來源清單檢視
    9
    來源資料夾

  2. 按一下目標輸入源縮圖（參考點 26）下方的向右箭頭 ()。

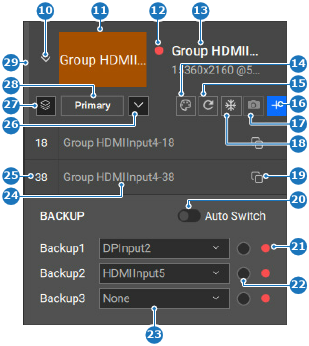

    圖片 8–110
    10
    顯示或隱藏來源
    11
    輸入縮圖
    12
    訊號有效性圖示
    13
    「輸入名稱」輸入欄位
    14
    縮圖背景顏色選單
    15
    「更新縮圖」按紐
    16
    「新增來源」按鈕
    17
    「擷取靜態影像」按鈕
    18
    「凍結輸入」按鈕
    19
    「複製來源」按鈕
    20
    切換自動備份訊號
    21
    備用訊號有效性圖示
    22
    手動備用來源選項按鈕
    23
    備用來源下拉式選單
    24
    來源名稱輸入欄位
    25
    來源 ID 輸入欄位
    26
    顯示或隱藏備用區段
    27
    顯示或隱藏群組來源
    28
    備用或主要來源按鈕
    29
    輸入使用指示器

  3. 從 Backup（備份）後方的下拉式選單（參考點 23，圖片 8–110）中選擇備用來源。

    註： 系統會優先使用 Backup1（備援 1）。若 Backup1（備援 1）也處於離線狀態，將會使用 Backup2（備援 2）。若 Backup2（備援 2）也處於離線狀態，將會使用 Backup3（備援 3）。若 Backup3（備援 3）也處於離線狀態，則不會提供任何影像。
    提示： 最多可定義三個備援輸入。
    提示： 靜態影像可設定為備援輸入。建議您將最後一個備援輸入設為靜態影像。
    提示： 作用中的輸入源將標有作用狀態圖示 ()。

    離線輸入源將標有非作用狀態圖示 ()。

  4. 按一下選項按鈕（參考點 22，圖片 8–110）以手動切換至選擇的備用來源。（選用）

  5. 按一下 Auto Switch（自動切換）前方的滑塊（參考點 20，圖片 8–110）以開啟自動備援功能。

    縮圖下方的標籤（參考點 28，圖片 8–110）會指出 Primary（主要）來源是否為作用狀態，或 Backup（備份）來源是否為作用狀態。

  6. 按一下標頭中的儲存圖示 ()。
