5.2.4.1 硬體診斷

位置

System（系統）> Diagnostics（診斷）> Hardware（硬體）

關於診斷

硬體診斷可針對整個系統或個別系統元件來執行。這些測試將會佔用所選選項的全部能力。測試期間，相關元件都將無法使用。診斷完成後，系統會產生一份包含所有結果與潛在問題的概覽。這些將能儲存在日誌檔中。

前提條件

Encore3 必須處於閒置狀態才能成功執行診斷。

所需零件

容量超過 8GB 且格式化為 FAT32 之 USB 隨身碟。

如何執行

  1. 是否必須對整個 Encore3 進行測試？

    • 若是，點按 Run Full Diagnostics（執行完整診斷）（參考點 1）。
    • 若否，點按目標元件同一列上的 Run Diagnostics（執行診斷）（參考點 2）。
    註： 請勿在進行現場製作時執行診斷。否則將導致視訊輸出中斷。
    提示： 元件的狀態必須為 Ready（就緒）才能納入診斷範圍中。

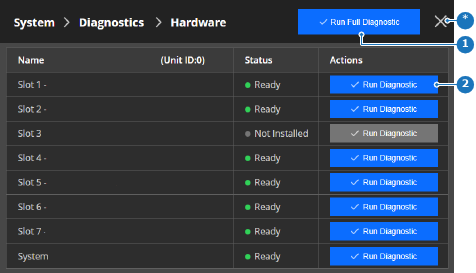

    圖片 5–9
    1
    「完整診斷」按鈕
    2
    「特定診斷」按鈕
    *
    「關閉」按鈕

    將彈出警告視窗

  2. 點按 Continue（繼續）（參考點 4）以執行診斷。

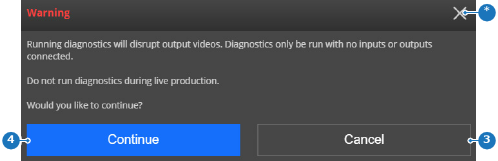

    圖片 5–10
    3
    「取消」按鈕
    4
    繼續按鈕
    *
    「關閉」按鈕

    選擇的部分將完成測試。根據所選的選項而定，此過程可能需要幾分鐘。

  3. 檢視快顯視窗中的診斷結果。

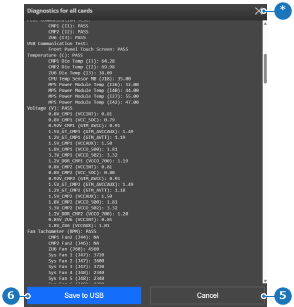

    圖片 5–11
    5
    「取消」按鈕
    6
    「儲存」按鈕
    *
    「關閉」按鈕

  4. 將 USB 隨身碟插入目標連接埠：（選用）

    • 正面 ‘USB-A’ 埠（參考點 A）。
    • 背面 ‘USB-C’ 埠（參考點 B）。
    圖片 5–12
    圖片 5–13

  5. 點按 Save to USB（儲存至 USB）（參考點 6，圖片 5–11）以儲存診斷的複本。（選用）

    診斷檔案儲存於 ‘EM\logs’ 資料夾，副檔名為 .tar.gz。

  6. 將 USB 隨身碟拔出。（選用）
