8.12.6 擷取靜態影像

位置
  1. 導覽側邊欄：Programming（編程）
  2. 左側面板：All Sources（所有來源）
關於擷取

Event Master Toolset 能直接從即時輸入源中擷取影格並儲存為靜態影像。擷取的靜態影像之後將新增為來源，並儲存於視訊處理器上。想深入瞭解如何下載靜態影像，請參閱 “匯出靜態影像”。

如何擷取

  1. Source List（來源清單）切換按鈕（參考點 8）是否已啟用？

    • 若是，請停用 Source List（來源清單）切換按鈕（參考點 8），然後進入下一步。
    • 若否，請進入下一步。
    圖片 8–104
    1
    資料夾選單
    2
    來源檢視選項
    3
    「整理來源」選單
    4
    「更新輸入縮圖」按紐
    5
    「刪除」按鈕
    6
    可用來源
    7
    收合或展開所有來源
    8
    切換來源清單檢視
    9
    來源資料夾

  2. 按一下目標輸入的 Freeze input（凍結輸入）圖示 ()（參考點 18）可鎖定影格。（選用）

    圖片 8–105
    10
    顯示或隱藏來源
    11
    輸入縮圖
    12
    訊號有效性圖示
    13
    「輸入名稱」輸入欄位
    14
    縮圖背景顏色選單
    15
    「更新縮圖」按紐
    16
    「新增來源」按鈕
    17
    「擷取靜態影像」按鈕
    18
    「凍結輸入」按鈕
    19
    「複製來源」按鈕
    20
    切換自動備份訊號
    21
    備用訊號有效性圖示
    22
    手動備用來源選項按鈕
    23
    備用來源下拉式選單
    24
    來源名稱輸入欄位
    25
    來源 ID 輸入欄位
    26
    顯示或隱藏備用區段
    27
    顯示或隱藏群組來源
    28
    備用或主要來源按鈕
    29
    輸入使用指示器

  3. 按一下目標輸入源的 Capture still（擷取靜態影像）圖示 ()（參考點 17，圖片 8–105），以將目前的影格擷取為靜態影像。

    靜態影像將新增至 Stills（靜態影像）底下的來源清單中。

  4. 按兩下靜態影像的名稱（參考點 32）以自行輸入名稱。

    提示： 提供能清楚反映預期用途的名稱。

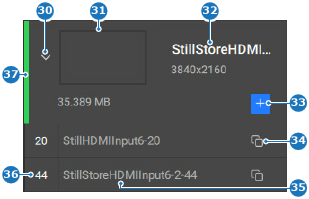

    圖片 8–106
    30
    顯示或隱藏來源
    31
    靜態影像縮圖
    32
    靜態影像名稱輸入欄位
    33
    「新增來源」按鈕
    34
    「複製來源」按鈕
    35
    來源名稱輸入欄位
    36
    來源 ID 輸入欄位
    37
    靜態影像使用指示器
  5. 按一下目標輸入的 Freeze input（凍結輸入）圖示 ()（參考點 18，圖片 8–105）可停止鎖定影格。（選用）
  6. 按一下標頭中的儲存圖示 ()。
