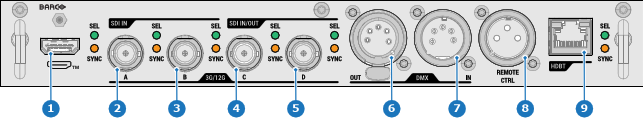

Vorderseite Quad Combo-Eingang Mk III

HDMI™

Unterstützt HDMI 2.1-Funktionen (FRL bis zu 4 Leitungen mit 12G)

SDI-Ports – Wie funktioniert das?

• Die SDI-Ports A, B, C und D unterstützen 3G-, 6G- und 12G-Eingangssignale.
• Der SDI-Port C fungiert als Durchschleifenausgang für jedes Signal, das an Port A angelegt wird.
• Der SDI-Port D fungiert als Durchschleifenausgang für jedes Signal, das an Port B angelegt wird.

Wenn Sie mehrere Projektoren mit dem gleichen Signal anschließen, können Sie das Signal wie folgt anschließen:

• Schließen Sie das Quellsignal an Eingang A oder B des ersten Projektors an.
• Wenn das Quellsignal mit Eingang A verbunden ist, schließen Sie Eingang/Ausgang C an den Eingang des folgenden Projektors an.
• Wenn das Quellsignal mit Eingang B verbunden ist, schließen Sie Eingang/Ausgang D an den Eingang des folgenden Projektors an.
• Fahren Sie in der gleichen Art fort, bis alle Projektoren verbunden sind.

DMX-Schnittstelle

DMX wird in der Lichttechnik als Kommunikationsbus zwischen verschiedenen Geräten verwendet. Jedes Gerät hat einen Ein- und Ausgang, sodass der Bus zwischen den verschiedenen Geräten durchgeschleift werden kann. Nach dem Standard wird ein fünfadriges Kabel mit XLR-Anschluss verwendet.

Sie können über den DMX-Eingangsanschluss ein DMX-Gerät (DMX-Konsole) mit dem Projektor verbinden. So können Sie den Projektor über dieses DMX-Gerät (Konsole) steuern. Der DMX-Ausgangsanschluss kann mit dem nächsten Gerät in der Schleife verbunden werden.

Hinweis: Aus technischen Gründen kann die DMX-Schnittstelle nur verwendet werden, wenn die Eingangsplatine Pulse Quad Combo Mk III im Eingangssteckplatz L1 montiert ist.

HDBaseT-Eingang

Unterstützt HDBaseT 3.0 (bis zu 4k60 RGB 444).

Der HDBaseT-Anschluss unterstützt keine Netzwerkkonnektivität.

LED-Verhalten

• Die SEL-LED leuchtet GRÜN: Der Eingang ist ausgewählt.
• Die SEL-LED blinkt GRÜN: Der Eingang/Ausgang ist ausgewählt und als Ausgang konfiguriert.
• Die SYNC-LED leuchtet ORANGE: Es wurde eine gültige Eingangssynchronisation erkannt.
• Die SYNC-LED blinkt ORANGE: Synchronisation/Signal ist vorhanden, entspricht aber nicht dem Standard des Eingangs.

Hinweis: Probleme mit der Konformität können durch ältere oder minderwertige Kabel verursacht werden, die nicht in der Lage sind, die geforderte Auflösung zu verarbeiten, oder durch angeschlossene Signalwandler, die das Signal außerhalb der unterstützten Videonormen manipulieren.
