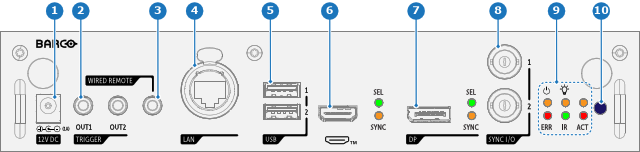

Vorderseite Steuerungs- und Kommunikationsmodul
- 1
- 12 V GLEICHSTROM
- 2
- AUSLÖSER
- 3
- KABELGEBUNDENE FERNBEDIENUNG
- 4
- LAN
- 5
- USB
- 6
- HDMI™
- 7
- DP
- 8
- SYNC-E/A
- 9
- Projektorstatus-LEDs
- 10
- IR-Empfänger
8.1 Steuerungs- und Kommunikationsmodul
Funktion
| Nr. | Name | Beschreibung |
| 1 | 12 V GLEICHSTROM | 12-V-Gleichstrom-Ausgang, maximal 1 A verfügbar, wenn der Projektor nicht im Standby-Modus ist. |
| 2 | AUSLÖSER | Zwei 3,5-mm-Miniklinkenbuchsen (OUT1 und OUT2) zur Steuerung von Peripheriegeräten wie motorisierten Bildschirmen, Vorhängen usw. Gibt 12 V Gleichstrom, 0,5 A (6W) aus, wenn der Projektor eingeschaltet ist. Hinweis: Wenn die AUSLÖSER-Ausgänge zu stark belastet werden, besteht die Gefahr, dass der Projektor in den Reset-Modus wechselt und neu gestartet wird. Das führt zu keinen Schäden am Projektor, ist aber ein nicht erwünschter Vorgang. Das geschieht auch, wenn der Startstrom für das externe Gerät zu hoch ist, auch wenn die Nenn-Leistungsaufnahme unter 0,5 A liegt |
| 3 | KABELGEBUNDENE FERNBEDIENUNG | Verbinden Sie die Fernbedienung über eine 3,5-mm-Minibuchse mit dem kabelgebundenen Fernbedienungseingang, um den Projektor ohne Störungen zu steuern. |
| 4 | LAN | RJ45-Standardanschluss für externe Projektorsteuerung über IP und Art-Net. |
| 5 | USB | 2 x USB 2.0 Typ A. Diese USB-Anschlüsse vereinfachen die Serviceverfahren für Firmware-Updates oder für das Herunterladen von Protokolldateien ohne Netzwerkverbindung. Wenn die einzige Datei auf dem USB-Gerät die Firmware-Datei ist (eine „*.fw“-Datei), startet der Projektor automatisch einen der folgenden Prozesse:
Hinweis: Stellen Sie sicher, dass jeder verwendete USB-Stick FAT32-kompatibel ist und keine anderen Dateien oder Ordner enthält. |
| 6 | HDMI™ | Standard-HDMI-2.1-Eingang für den Anschluss der Quelle an den Projektor. |
| 7 | DP | Standard DisplayPort™ (1.4), für den Anschluss der Quelle an den Projektor. |
| 8 | SYNC-E/A | BNC Sync-Port (Eingang/Ausgang) für die Projektorsteuerung. Diese werden primär für Installationen mit mehreren Projektoren verwendet, bei denen eine Synchronisation zwischen den Geräten erforderlich ist. |
| 9 | Status-LEDs | Status-LEDs des Projektors (siehe Kapitel “Projektorstatus”). |
| 10 | IR | Infrarot-Empfänger. |
LED-Verhalten
- Die SEL-LED leuchtet GRÜN: Der Eingang ist ausgewählt.
- Die SEL-LED blinkt GRÜN: Der Eingang/Ausgang ist ausgewählt und als Ausgang konfiguriert.
- Die SYNC-LED leuchtet ORANGE: Es wurde eine gültige Eingangssynchronisation erkannt.
- Die SYNC-LED blinkt ORANGE: Synchronisation/Signal ist vorhanden, entspricht aber nicht dem Standard des Eingangs.
Hinweis: Probleme mit der Konformität können durch ältere oder minderwertige Kabel verursacht werden, die nicht in der Lage sind, die geforderte Auflösung zu verarbeiten, oder durch angeschlossene Signalwandler, die das Signal außerhalb der unterstützten Videonormen manipulieren.
