9.2 Austauschen des Staubfilters

Erforderliches Werkzeug

Torx-T10-Schraubendreher

So tauschen Sie den Staubfilter aus
  1. Lösen Sie die acht Schrauben (Referenz 2 Abbildung 9–1) an der Vorderseite der Staubfiltereinheit (Referenz 1).

  2. Entfernen Sie die verschmutzte Staubfiltereinheit (Referenz 1) von der Frontabdeckung des Projektors.

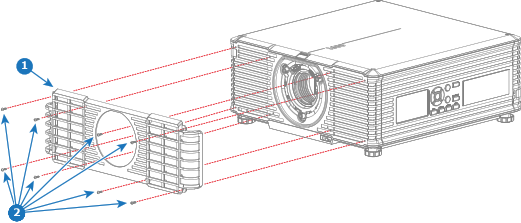

    Abbildung 9–1

  3. Setzen Sie die neue oder gereinigte Staubfiltereinheit (Schaumstoff + Halterung) auf die Frontadeckung des Projektors.

    Achtung: Setzen Sie nassen Staubfilter-Schaumstoff unter keinen Umständen wieder in den Projektor ein. Nasser Filterschaumstoff kann schwerwiegende Folgen für die Sicherheit haben und auch die interne Optik des Systems gefährden.
  4. Befestigen Sie die Staubfiltereinheit mit 8 Schrauben (Referenz 2 Abbildung 9–1). Verwenden Sie einen Torx-T10-Schraubendreher.
Achtung: Installieren/verwenden Sie keinen beschädigten Staubfilter. Ersetzen Sie einen beschädigte Staubfilter sofort durch einen neuen desselben Typs. Das richtige Austauschteil finden Sie unter https://my.barco.com.
Tipp: Hinweise zur Reinigung finden Sie unter “Staubsaugen des Staubfilter-Schaumstoffs” oder “Waschen und Trocknen des Staubfilter-Schaumstoffs”.
