I600 - Entrada cuádruple Combo Mk III de Pulse

8.3 Entrada cuádruple Combo Mk III de Pulse

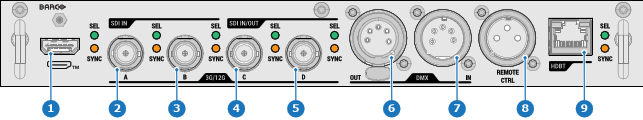

Panel frontal de entrada cuádruple Combo Mk III

HDMI™

Admite funciones HDMI 2.1 (FRL a través de hasta 4 carriles 12G)

Puertos SDI: ¿cómo funciona?

El Puerto SDI A, B, C y D admite señales de entrada 3G, 6G y 12G.
El puerto SDI C funciona como salida de bucle para cualquier señal conectada en el puerto A.
El puerto SDI D funciona como salida de bucle para cualquier señal conectada en el puerto B.

Si conecta varios proyectores con la misma señal, puede conectarla del modo siguiente:

Conecte la señal de fuente en la Entrada A o B del primer proyector.
Si la señal de fuente está conectada a la entrada A, conecte la entrada/salida C a la entrada del siguiente proyector.
Si la señal de fuente está conectada a la entrada B, conecte la entrada/salida D a la entrada del siguiente proyector.
Continúe del mismo modo hasta que haya conectado todos los proyectores.

Interfaz DMX

El DMX se utiliza como bus de comunicación entre distintos aparatos de tecnología lumínica. Cada aparato tiene una entrada y una salida para que el bus puede funcionar en bucle entre distintos aparatos. Según la norma, debe utilizarse un cable de 5 cables con el conector XLR.

Puede usar el puerto de entrada DMX para conectar un aparato DMX (consola DMX) al proyector. De este modo puede controlar el proyector desde ese aparato DMX (consola). El puerto de salida DMX puede conectarse con el dispositivo en bucle.

DMX
Clavija	Descripción
1	Toma de tierra
2	Frío
3	Caliente
4	Retorno - (o sin usar)
5	Retorno + (o sin usar)

Nota: Por razones técnicas, la interfaz DMX solo puede utilizarse si la entrada cuádruple Combo Mk III de Pulse está montada en la ranura de entrada L1.

DMX: Protocolo de iluminación DMX-512 a través de la interfaz RS-485. Transporta información de 512 canales de un controlador de iluminación a los dispositivos de iluminación. Estandarizado por USITT.

Entradas HDBaseT

Compatible con HDBaset 3.0 (hasta 4k60 RGB 444).

El puerto HDBaseT no admite conectividad de red.

Comportamiento del LED

El LED SEL se enciende en VERDE: la entrada está seleccionada.
El LED SEL parpadea en VERDE: la entrada/salida está seleccionada y configurada como salida.
El LED SYNC se enciende en NARANJA: se ha detectado una sincronización de entrada válida.
El LED SYNC parpadea en NARANJA: Sincronización/señal presente, pero no conforme con el estándar del puerto de entrada.

Nota: Los problemas de no conformidad pueden deberse a cables antiguos o de baja calidad incapaces de manejar la resolución solicitada, o a que los convertidores de señal conectados manipulan la señal fuera de los estándares de vídeo admitidos.

Nota: Consulte el capítulo “Especificaciones” para ver las especificaciones de las entradas admitidas para SDI, HDMI, HDBaseT y DisplayPort 1.2.

[4] Los términos HDMI, HDMI High-Definition Multimedia Interface (Interfaz multimedia de alta definición), HDMI Trade Dress (diseño e imagen comercial HDMI) y los logotipos de HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc.
