8.1 Módulo de Control y comunicación

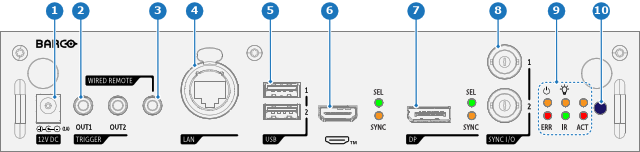

Módulo de Control y comunicación del panel frontal

Imagen 8–1
1
12 V CC
2
ACTIVADOR
3
REMOTA CON CABLE
4
LAN
5
USB
6
HDMI™
7
DP
8
E/S de SYNC
9
Luces LED de estado del proyector
10
Receptor IR

Funcionalidad

Núm.	Nombre	Descripción
1	12 V CC	Salida de 12 V CC, máximo 1 A disponible cuando el proyector no está en modo En espera.
2	ACTIVADOR	Dos conectores de minienchufe de 3,5 mm (OUT1 y OUT2) para controlar periféricos como pantallas motorizadas, cortinas, etc. Proporciona una salida de 12 V CC, 0,5 A (6 W) cuando el proyector está encendido. Nota: si las salidas del ACTIVADOR se sobrecargan demasiado, existe el riesgo de que el proyector entre en modo de restablecimiento y se reinicie. Esta acción no provoca daños en el proyector, pero es una respuesta que debe evitarse. Esto también sucederá si la corriente de arranque del equipo externo es demasiado elevada, aunque el consumo de energía nominal esté por debajo de 0,5 A
3	REMOTA CON CABLE	Conecte la RCU a través de un minienchufe de 3,5 mm con la entrada remota con cable para controlar el proyector sin interferencias.
4	LAN	Conector RJ45 estándar para el control externo del proyector a través de IP y Art-Net.
5	USB	Dos USB 2.0 tipo A. Estos puertos USB simplificarán los procedimientos de servicio para actualizaciones de firmware o para la descarga de los archivo de registro sin conexión de red. Si el único archivo en el dispositivo USB es el archivo de firmware (un archivo “.fw”), el proyector iniciará automáticamente uno de los siguientes procesos: cornet<número de versión>.fw: el proyector se actualizará o se desactualizará según el número de versión. LogExtractor.fw: se descargarán los archivos de registro. Nota:* asegúrese de que el lápiz USB que utiliza es compatible con FAT32 y no contiene más archivos ni carpetas.
6	HDMI™	Puerto de entrada HDMI 2.1 estándar para conectar la fuente al proyector.
7	DP	DisplayPort™ estándar (1.4), para conectar la fuente al proyector.
8	E/S de SYNC	Entrada/salida puerto de sincronización BNC de para el control del proyector. Se utiliza principalmente en instalaciones de múltiples proyectores con necesidad de sincronización entre las unidades.
9	LED de estado	LED de estado del proyector (vea el apartado “Estado del proyector”).
10	IR	Receptor de rayos infrarrojos.

Nota: Los puertos USB también se pueden utilizar para insertar el módulo Pulse Wi-Fi (USB-dongle). Sin embargo, la conectividad inalámbrica, como Wi-Fi, no es compatible en algunos países debido a restricciones normativas locales. Póngase en contacto con su representante de Barco para obtener más información.

Comportamiento del LED

El LED SEL se enciende en VERDE: la entrada está seleccionada.
El LED SEL parpadea en VERDE: la entrada/salida está seleccionada y configurada como salida.
El LED SYNC se enciende en NARANJA: se ha detectado una sincronización de entrada válida.
El LED SYNC parpadea en NARANJA: Sincronización/señal presente, pero no conforme con el estándar del puerto de entrada.

Nota: Los problemas de no conformidad pueden deberse a cables antiguos o de baja calidad incapaces de manejar la resolución solicitada, o a que los convertidores de señal conectados manipulan la señal fuera de los estándares de vídeo admitidos.
