9.2 Sustitución del filtro de polvo

Herramientas necesarias

Destornillador Torx T10

Cómo sustituir el filtro de polvo

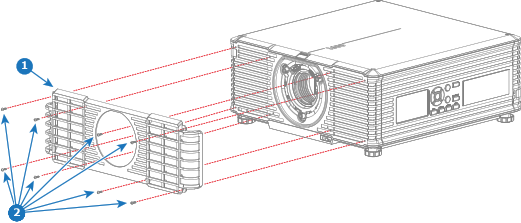

  1. Afloje los ocho tornillos (referencia 2 Imagen 9–1) de la parte frontal del armazón del filtro de polvo (referencia 1).

  2. Retire el armazón del filtro de polvo sucio (referencia 1) de la cubierta frontal del proyector.

    Imagen 9–1

  3. Coloque el armazón del filtro de polvo nuevo o limpio (espuma + soporte) en la cubierta frontal del proyector.

    Precaución: No vuelva a instalar una espuma de filtro de polvo húmeda en el proyector bajo ninguna circunstancia. Una espuma de filtro húmeda puede tener graves consecuencias para la seguridad, así como poner en peligro los componentes ópticos del sistema.
  4. Fije el armazón del filtro de polvo con 8 tornillos (referencia 2 Imagen 9–1). Use un destornillador Torx T10.
Precaución: No instale ni utilice un filtro de polvo dañado. Reemplace el filtro de polvo dañado inmediatamente con un nuevo filtro de polvo del mismo tipo. Consulte https://my.barco.com para saber cuál es la pieza de recambio correcta.
Truco: Para obtener instrucciones de limpieza, consulte “Limpieza de la espuma del filtro de polvo con aspiradora” o “Lavado y secado de la espuma del filtro de polvo”.
