9.2 Remplacement du filtre à poussière

Outils nécessaires

Tournevis Torx T10

Comment remplacer le filtre à poussière

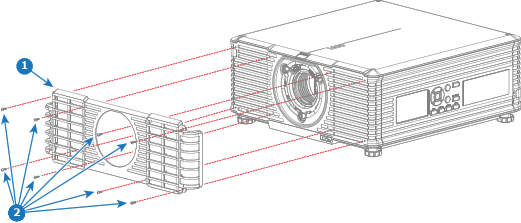

  1. Desserrez les huit vis (référence 2, Image 9–1) de la face avant du module de filtre à poussière (référence 1).

  2. Retirez le module de filtre à poussière sale (référence 1) du couvercle avant du projecteur.

    Image 9–1

  3. Positionnez le module de filtre à poussière (mousse + support) neuf ou nettoyé sur le couvercle avant du projecteur.

    Prudence : Ne réinstallez en aucun cas un filtre à poussière humide dans le projecteur. L’humidité du filtre à poussière peut entraîner de graves conséquences sur la sécurité et compromettre les pièces optiques internes du système.
  4. Fixez le module de filtre à poussière à l’aide de 8 vis (référence 2, Image 9–1). Utilisez un tournevis Torx T10.
Prudence : N’installez pas et n’utilisez pas un filtre à poussière endommagé. Remplacez immédiatement un filtre à poussière endommagé par un filtre à poussière neuf du même type. Consultez https://my.barco.com pour trouver la pièce de rechange adéquate.
Conseil : Pour les instructions de nettoyage, voir “Nettoyage à l’aspirateur de la mousse du filtre à poussière” ou “Lavage et séchage de la mousse du filtre à poussière”.
