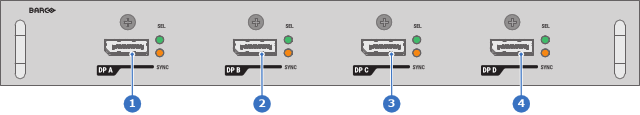

Entrée Quad DP 1.2 en face avant
- 1
- Entrée Quad DisplayPort canal A
- 2
- Entrée Quad DisplayPort canal B
- 3
- Entrée Quad DisplayPort canal C
- 4
- Entrée Quad DisplayPort canal D
8.4 Entrée Pulse Quad DP 1.2
Comportement des DEL
- La DEL SYNC s’allume en ORANGE en cas de détection d’une synchronisation d’entrée valide.
- La DEL SEL s’allume en VERT en cas de sélection de l’entrée.
- Clignotant en JAUNE : Sync/Signal est présent, mais n’est pas conforme à la norme du port d’entrée.
Remarque : Les problèmes de non-conformité peuvent être dus à des câbles anciens ou de mauvaise qualité incapables de gérer la résolution demandée, ou à des convertisseurs de signaux connectés qui manipulent le signal en dehors des normes vidéo prises en charge.
