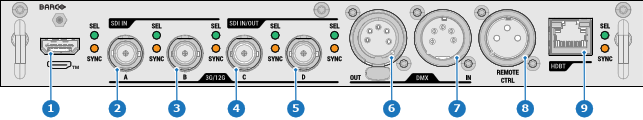

フロント パネル Quad Combo 入力 Mk III

HDMI™

HDMI 2.1機能に対応（FRL 最大 4 レーン 12G）

SDI ポート – どのように動作しますか？

• SDI ポートA、B、C および D は、3G、6G、および 12G 入力信号に対応しています。
• SDI ポート C は、ポート A に配置された任意の信号のループスルー出力として機能します。
• SDI ポート D は、ポート B に配置された任意の信号のループスルー出力として機能します。

複数のプロジェクターを同じ信号で接続する場合、次のように信号を接続できます。

• ソース信号を最初のプロジェクターの入力 A または B に接続します。
• ソース信号が入力 A に接続されている場合は、入力 / 出力 C を次のプロジェクターの入力に接続します。
• ソース信号が入力 B に接続されている場合は、 入力 / 出力 D を次のプロジェクターの入力に接続します。
• すべてのプロジェクターが接続されるまで、同じ方法で続行します。

DMX インタフェース

DMX は、光技術が異なるデバイス間の通信バスとして使用されます。各デバイスに入力と出力があるため、バスが異なるデバイス間をループできます。標準にしたがって、XLR コネクタ付きの 5 本のケーブルが使用されます。

DMX 入力ポートを使用して DMX デバイス (DMX コンソール) をプロジェクターに接続します。このようにして、DMX デバイス (コンソール) からプロジェクターを制御できます。DMX 出力ポートを、ループ式に次のデバイスに接続できます。

注: 技術的な理由により、DMX インターフェースは、パルスクアッドコンボ入力 Mk III が入力スロット L1 に取り付けられている場合にのみ使用できます。

HDBaseT 入力

HDBaset 3.0（最大 4k60 RGB 444）に対応。

HDBaseT ポートは、ネットワーク接続に対応していません。

LED の動作

• SEL ライトが緑色に点灯：入力が選択されています。
• SEL ライトが緑色に点滅：入力/出力が選択され、出力として設定されています。
• SEL ライトがオレンジに点灯：有効な入力同期が検出されています。
• SEL ライトがオレンジに点滅：同期/信号は存在しますが、入力ポートの規格に適合していません。

注: 不適合な問題は、要求された解像度を処理できない古いケーブルや低品質のケーブル、あるいは接続された信号変換器がサポートされているビデオ規格外の信号を操作することによって引き起こされる可能性があります。
