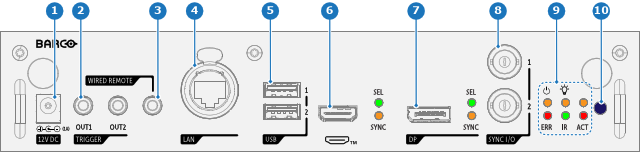

フロントパネル制御・通信モジュール
- 1
- 12V DC
- 2
- トリガー
- 3
- 有線リモート
- 4
- LAN
- 5
- USB
- 6
- HDMI™
- 7
- DP
- 8
- 同期入出力
- 9
- プロジェクター ステータス LED
- 10
- IR レシーバ
8.1 制御・通信モジュール
機能
| 番号 | 名前 | 説明 |
| 1 | 12V DC | プロジェクターがスタンバイ状態でない場合は、12 V DC 出力、最大 1 A まで使用可能です。 |
| 2 | トリガー | 電動スクリーン、カーテンなどの周辺機器を制御するための 2 つの 3.5 mm ミニ ジャック コネクター（OUT1 および OUT2）。プロジェクター電源オン時に 12 V DC、0.5 A（6 W）出力を与えます。 注記：トリガー出力の負荷が高すぎると、プロジェクターがリセット モードになり、再起動するリスクがあります。これは、プロジェクターにダメージを与えるものではありませんが、望ましくない反応です。これは、公称消費電力が 0.5 A 未満であるにもかかわらず、外部機器の起動電流が大きすぎる場合にも起こります |
| 3 | 有線リモート | RCU を 3.5 mm ミニ ジャックで有線リモート入力に接続すれば、干渉を受けずにプロジェクターを操作することができます。 |
| 4 | LAN | IP および Art-Net による外部プロジェクター制御用のスタンダード RJ45 コネクター。 |
| 5 | USB | 2 x USB 2.0 タイプ A。これらのUSBポートを使用することで、ファームウェアの更新やログ ファイルのダウンロードのためのサービス手順を、ネットワークに接続することなく実行できます。 USB デバイス上の唯一のファイルがファームウェア ファイル（「*.fw」ファイル）であれば、プロジェクターは、以下のプロセスのいずれかを自動的に開始します：
注記：使用されている USB スティックが FAT32 と互換性があり、他のファイルやフォルダが含まれていないことを確認してください。 |
| 6 | HDMI™ | プロジェクターへのソース接続用のスタンダード HDMI 2.1 入力ポート。 |
| 7 | DP | プロジェクターへのソース接続用のスタンダード DisplayPort™（1.4）。 |
| 8 | 同期入出力 | プロジェクター制御用の BNC 同期ポート入出力。これは、主に複数のプロジェクターの設置で使用され、ユニット間の同期が必要です。 |
| 9 | ステータス LED | プロジェクターのステータス LED（プロジェクターの状態 章参照）。 |
| 10 | IR | 赤外線レシーバー。 |
LED の動作
- SEL ライトが緑色に点灯：入力が選択されています。
- SEL ライトが緑色に点滅：入力/出力が選択され、出力として設定されています。
- SEL ライトがオレンジに点灯：有効な入力同期が検出されています。
- SEL ライトがオレンジに点滅：同期/信号は存在しますが、入力ポートの規格に適合していません。
注: 不適合な問題は、要求された解像度を処理できない古いケーブルや低品質のケーブル、あるいは接続された信号変換器がサポートされているビデオ規格外の信号を操作することによって引き起こされる可能性があります。
