HD に基づく制限ゾーン (RZ)

HD は、プロジェクターが放出するルーメン数および取り付けられたレンズの種類によって異なります。「修正光学の HD」 の章を参照してください。

訓練を受けていないエンドユーザー (ベニュー訪問者、観客など) を保護するために、設置場所は、以下の設置要件に適合しなければなりません。オペレーターは、危険距離内のビームへのアクセスを制御するか、観客の目が危険距離内にならないようにする高さに製品を設置すること。制限を超える放射レベルはオペレーター、パフォーマー、従業員以外の人間が上に立つことを許されるあらゆる表面上 2.0 メートル 未満 (SH)、またはそのような人間がいることの許可されるあらゆる場所から横方向に1.0 メートル (SW) 未満の場所では許可されません。抑制のない振る舞いが合理的に予測できる環境では、例えば、HD範囲内である個人が別の個人の肩に乗ることによる暴露の可能性を防ぐために、最低分離高は 3.0 メートル以上高くする必要があります。

これらの値は最小値で、IEC 62471-5:2015 section 6.6.3.5 で提供されたガイダンスに基づいています。

インストーラーとユーザーはリスクを理解し、ラベルとユーザー情報に示された危険距離に基づいて防護手段を講じる必要があります。取り付け方法、分離高さバリア、検出システム、その他の適用できる規制措置は、目が危険距離内部で放射に晒されないようにする必要があります。

例えば、1 メートル以上のHDがあり人が存在する可能性のある非管理区域に光を放射するプロジェクターは、「固定されたプロジェクターの取り付け」パラメーターに従って配置する必要があります。その結果、光が床面から 2.0 メートル以上高いところを通らない限り、HDは観客区域に向かって伸びることはありません。抑制のない振る舞いが合理的に予測できる環境では、例えば、HD範囲内である個人が別の個人の肩に乗ることによる暴露の可能性を防ぐために、最低分離高は 3.0 メートル以上高くする必要があります。十分に大きな分離高は画像プロジェクターを天井にまたは物理的バリアの使用を通して取り付けることで達成できます。

国の既定により、投影レンズと関連危険距離 (HD) 間のゾーン内の投影された光の中に立ち入ることは禁じられています。十分な分離高を作り出したり、バリアを置いたりするなどして、その行為が物理的に不可能になるようにするものとします。最低分離高は、オペレーター、パフォーマー、または従業員以外の人間が上に立つことの許可される表面を考慮に入れます。

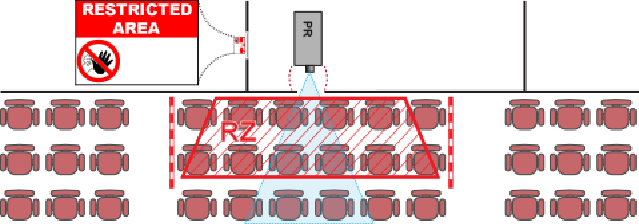

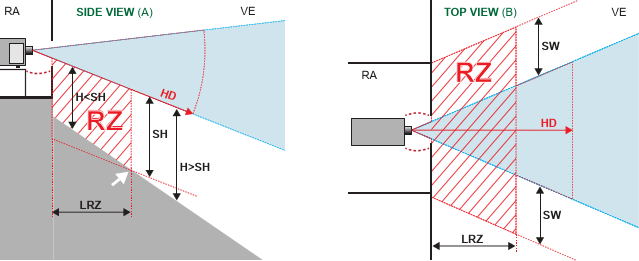

画像 1–2 に、一般的な設置方法を示します。これらの最低要件が満たされるかどうかを確認しなければなりません。必要に応じて、ベニュー内の制限ゾーン (RZ) を設定しなければなりません。この場合は、画像 1–2 に示す赤いロープなど、物理的なバリアを使用します。

制限区域のステッカーは、アイコンのみのあるステッカーに置き換えることができます。

米国市場

米国市場において取り付けた LIP (レーザー点灯式プロジェクター) の場合、他の制限ゾーンの条件が適用されます。

制限環境 (映画館、事務所、教室、博物館等) に設置するための LIP は、危険距離ゾーンの底面が床上 2.5 メートル以上になるように、床の垂直方向上の高さに設置すること。危険距離ゾーンまでの水平クリアランスは 1 メートル以上とすること。または、水平方向のクリアランスの分離バリアの高さが 1 メートル以上ある場合、水平方向のクリアランス (SW) は次のように減らすことができます。

• 危険ゾーンの高さが最小 2.5 メートルの場合は 0 メートル。
• 危険ゾーンの高さが最小 2.4 メートルの場合は 0.1 メートル。
• 危険ゾーンの高さが最小 2.2 メートルの場合は 0.6 メートル。

非制限環境 (コンサート等) に設置するための LIP は、危険距離ゾーンの底面が床上 3 メートル以上になるように、床の垂直方向上の高さに設置すること。危険距離ゾーンまでの水平クリアランスは 2.5 メートル以上とすること。危険ゾーンへの水平方向での人の接近は、該当する場合、バリアによって制限すること。管理されていない環境で人がアクセスできる場合は、危険距離ゾーンへの暴露を防ぐために、水平または垂直方向のクリアランスを大きくすること。

LIP は、Barco または訓練を受けた Barco 認定設置担当者によって設置されるか、レーザー光ショー特例的認可の保持者にのみ転送されること。これは、ディーラーとディストリビューターが LIP の設置 (デモ設置) を行うことが必要な場合があること、および / または LIP の転送 (販売、賃貸、リース) を行うため、ディーラーとディストリビューターに適用されます。ディーラーとディストリビューターは、販売と設置の記録を 5 年間保存するものとします。特例的認可の保持者は、現在、クラス IIIB および IV レーザー光ショーの制作および / または RG3 LIP の組み込みのために、特例的認可を保持することができます。RG3 LIP のレーザー光ショーの特例的認可は、アプリケーションを RadHealthCustomerService@fda.hhs.gov に郵送することで要求できます。

レーザ照射された RG3 プロジェクターの設置チェックリストは、設置後にすべて完了する必要があります。設置チェックリストは、Barco ウェブサイトからダウンロードできます。設置者は、チェックリストを 5 年間保存するものとします。コピーは現場に残しておくことができます。

1 つ以上のすぐにアクセス可能な制御装置を設置して、LIP 投影光を直ちに終了します。プロジェクター側の電源入力は、信頼できる切断デバイスと考えられています。プロジェクターのスイッチをオフにする必要がある場合、プロジェクター側の電源コードを取り外してください。プロジェクター側の電源入力部に手が届かない場合 (トラス構成の場合など) は、プロジェクターに電力を供給するソケット コンセントを近くに設置して手が届きやすくなるようにするか、または、容易に手が届く位置に断路器を配置するように配線します。
