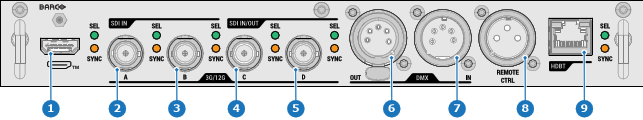

전면 패널 쿼드 콤보 입력 Mk III

HDMI™

HDMI 2.1 기능 지원(FRL 최대 4레인 12G)

SDI 포트 – 작동 방식은?

• SDI 포트 A, B, C 및 D는 3G, 6G 및 12G 입력 신호를 지원합니다.
• SDI 포트 C는 포트 A에 놓이는 모든 신호에 대한 루프스루 출력 역할을 합니다.
• SDI 포트 D는 포트 B에 놓이는 모든 신호에 대한 루프스루 출력 역할을 합니다.

동일한 신호를 포함한 여러 대의 프로젝터를 연결하는 경우, 신호를 다음과 같이 연결할 수 있습니다.

• 소스 신호를 첫 번째 프로젝터의 입력 A 또는 B에 연결합니다.
• 소스 신호를 입력 A에 연결한 경우, 입력/출력 C를 다음 프로젝터의 입력에 연결합니다.
• 소스 신호를 입력 B에 연결한 경우, 입력/출력 D를 다음 프로젝터의 입력에 연결합니다.
• 모든 프로로젝터가 연결될 때까지 같은 방식으로 계속 진행합니다.

DMX 인터페이스

DMX는 광학 기술에서 다른 장치들 간에 통신 버스로서 사용됩니다. 버스가 다른 장치들 간에 루프 연결될 수 있도록 각 장치는 입력 및 출력을 가지고 있습니다. 표준에 따라 XLR 커넥터가 있는 오 (five) 유선 케이블이 사용됩니다.

DMX 장치 (DMX 콘솔)를 프로젝터에 연결하기 위해 DMX 입력 포트를 사용할 수 있습니다. DMX 장치 (콘솔)에서 프로젝터를 제어할 수 있는 방법입니다. DMX 출력 포트는 루프 연결된 다음 장치에 연결할 수 있습니다.

참고: 기술적인 이유로 DMX 인터페이스는 Pulse Quad Combo 입력 Mk III가 입력 슬롯 L1에 장착된 경우에만 사용할 수 있습니다.

HDBaseT 입력

HDBaseT 3.0(최대 4k60 RGB 444)을 지원합니다.

HDBaseT 포트는 네트워크 연결을 지원하지 않습니다.

LED 동작

• 입력이 선택되면 SEL LED가 녹색으로 켜집니다.
• 입력/출력을 선택하고 출력으로 구성하면 SEL LED가 녹색으로 깜박입니다.
• 유효한 입력 동기화가 감지되면 SYNC LED가 주황색으로 켜집니다.
• SYNC LED가 주황색으로 깜박이며 동기화/신호가 있지만 입력 포트 표준을 준수하지 않습니다.

참고: 부적합 문제는 구형 또는 저품질 케이블이 요청된 해상도를 처리할 수 없거나 연결된 신호 변환기가 지원되는 비디오 표준을 벗어난 신호를 조작하는 경우 발생할 수 있습니다.
