8.1 제어 및 통신 모듈

전면 패널 제어 및 통신 모듈

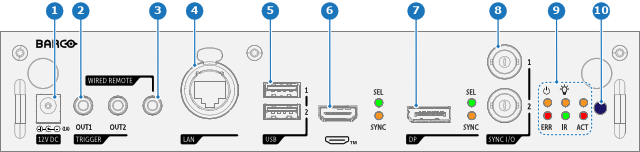

이미지 8–1
1
12V DC
2
트리거
3
유선 리모컨
4
LAN
5
USB
6
HDMI™
7
DP
8
동기화 I/O
9
프로젝터 상태 LED
10
IR 수신기

기능

Nr	이름	설명
1	12V DC	12V DC 출력, 최대 1A 대기 모드가 아닐 시 이용 가능
2	트리거	전동 스크린, 커튼 등과 같은 주변 장치를 제어하기 위한 3.5mm 미니 잭 커넥터 2개(OUT1 및 OUT2) 프로젝터가 켜져 있을 때 12V DC, 0.5 A(6W) 출력을 제공합니다. 참고: 트리거 출력 부하가 너무 크면 프로젝터는 리셋 모드로 전환되어 다시 시작될 위험이 있습니다. 이로 인해 프로젝터가 손상되지는 않지만 바람직하지 않은 반응입니다. 이는 공칭 전력 소비가 0.5 A 미만이더라도 외부 장비의 시동 전류가 너무 높은 경우에도 발생합니다.
3	유선 리모컨	3.5mm 미니 잭을 통해 RCU를 유선 리모컨 입력과 연결하여 간섭 없이 프로젝터를 제어할 수 있습니다.
4	LAN	IP 및 Art-Net을 통한 외부 프로젝터 제어를 위한 표준 RJ45 커넥터.
5	USB	USB 2.0 Type A 2개. 이 USB 포트는 펌웨어 업데이트 또는 네트워크 연결 없이 로그 파일 다운로드를 위한 서비스 절차를 간소화합니다. USB 장치에 펌웨어 파일(".fw" 파일)만 있으면 프로젝터가 다음 프로세스 중 하나를 자동으로 시작합니다. cornet<version nr>.fw: 버전 번호에 따라 프로젝터가 업그레이드 또는 다운그레이드합니다. LogExtractor.fw: 로그 파일이 다운로드됩니다. 참고:* 사용하는 USB-스틱은 FAT32 호환이고 다른 파일이나 폴더를 포함하지 않아야 합니다.
6	HDMI™	프로젝터에 소스 연결을 위한 표준 HDMI 2.1 입력 포트.
7	DP	프로젝터와의 소스 연결용 표준 DisplayPort™ (1.4).
8	동기화 I/O	프로젝터 제어를 위한 BNC 동기화 포트 입력/출력. 주로 장치 간 동기화가 필요한 여러 대의 프로젝터 설치에 사용됩니다.
9	상태 LED	프로젝터 상태 LED(“프로젝터 상태”장 참조).
10	IR	적외선 수신기.

참고: USB 포트는 Pulse Wi-Fi 모듈(USB 동글)을 삽입하는 데에도 사용할 수 있습니다. 단, Wi-Fi와 같은 무선 연결은 현지 규제 제한으로 인해 일부 국가에서는 지원되지 않습니다. 자세한 내용은 Barco 담당자에게 문의하십시오.

LED 동작

입력이 선택되면 SEL LED가 녹색으로 켜집니다.
입력/출력을 선택하고 출력으로 구성하면 SEL LED가 녹색으로 깜박입니다.
유효한 입력 동기화가 감지되면 SYNC LED가 주황색으로 켜집니다.
SYNC LED가 주황색으로 깜박이며 동기화/신호가 있지만 입력 포트 표준을 준수하지 않습니다.

참고: 부적합 문제는 구형 또는 저품질 케이블이 요청된 해상도를 처리할 수 없거나 연결된 신호 변환기가 지원되는 비디오 표준을 벗어난 신호를 조작하는 경우 발생할 수 있습니다.
