8.3 Entrada Pulse Quad Combo Mk III

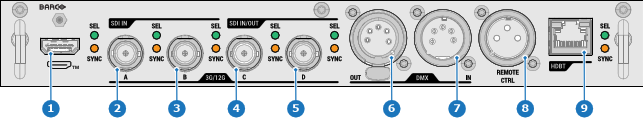

Entrada Quad Combo Mk III do painel frontal

HDMI™

Suporta recursos HDMI 2.1 (FRL até 4 pistas 12G)

Portas SDI – Como elas funcionam?

As Portas A, B, C e D SDI suportam sinais de entrada 3G, 6G e 12G.
A porta C SDI funciona como uma saída de circuito de conexão para qualquer sinal colocado na porta A.
A porta D SDI funciona como uma saída de circuito de conexão para qualquer sinal colocado na porta B.

Ao conectar vários projetores com o mesmo sinal, você pode conectar o sinal da seguinte forma:

Conecte o sinal de fonte à entrada A ou B do primeiro projetor.
Se o sinal de fonte estiver conectado à entrada A, conecte a entrada/saída C à Entrada do projetor seguinte.
Se o sinal de fonte estiver conectado à entrada B, conecte a entrada/saída D à Entrada do projetor seguinte.
Continue da mesma forma até todos os projetores estarem conectados.

Interface DMX

DMX é utilizado como bus de comunicação entre diferentes dispositivos na técnica de iluminação. Cada dispositivo tem uma entrada e uma saída, de forma a que o bus possa ser inserido em série entre os diferentes dispositivos. De acordo com a norma, é utilizado um cabo com cinco fios com o conector XLR.

Você pode utilizar a porta de entrada DMX para conectar um dispositivo DMX (console DMX) com o projetor. Desta forma, é possível controlar o projetor a partir desse dispositivo DMX (console). A porta de saída DMX pode ser conectada com o próximo dispositivo no ciclo.

DMX
Pino	Descrição
1	Terra
2	Frio
3	Quente
4	Apresenta - (ou não utilizado)
5	Apresenta + (ou não utilizado)

Observação: Por motivos técnicos, a interface DMX só pode ser usada se a entrada Pulse Quad Combo Mk III estiver montada no slot de entrada L1.

DMX: Protocolo de iluminação DMX-512 sobre interface RS-485. Transmite informações de 512 canais para os dispositivos de iluminação a partir de um controlador de iluminação. Normalizado pela USITT.

Entrada HDBaseT

Compatível com HDBaseT 3.0 (até 4k60 RGB 444).

A porta HDBaseT não suporta conectividade de rede.

Comportamento do LED

LED SEL aceso em VERDE: entrada selecionada.
LED SEL VERDE intermitente: entrada/saída selecionada e configurada como saída.
LED SYNC aceso em LARANJA: sincronização de entrada válida detectada.
LARANJA intermitente: sincronização/sinal presente, mas não conforme com o padrão da porta de entrada.

Observação: Os problemas de não conformidade podem ser causados por cabos mais antigos ou de baixa qualidade incapazes de processar a resolução solicitada ou por conversores de sinal conectados que processam o sinal fora dos padrões de vídeo suportados.

Observação: Para obter especificações sobre as entradas suportadas para SDI, HDMI, HDBaseT e DisplayPort 1.2, consulte o capítulo “Especificações”.
