I600 - Четырехканальный комбинированный импульсный вход MK III

8.3 Четырехканальный комбинированный импульсный вход MK III

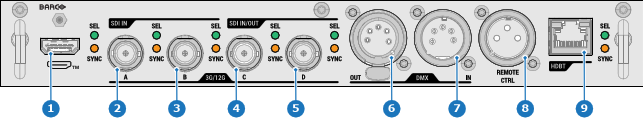

Четырехканальный комбинированный вход MK II, передняя панель

HDMI™

Поддержка функций HDMI 2.1 (FRL до 4 полос 12G)

Порты SDI: как это работает?

Порты SDI A, B, C и D поддерживают входные сигналы 3G, 6G и 12G.
Порт SDI C играет роль сквозного выхода для любых сигналов, поступающих на порт A.
Порт SDI D играет роль сквозного выхода для любых сигналов, поступающих на порт B.

При соединении нескольких проекторов с одинаковым сигналом можно подключить источник сигнала следующим образом:

Подключите источник сигнала к входу A или B первого проектора.
Если источник сигнала подключен к входу A, подключите вход/выход C к входу следующего проектора.
Если источник сигнала подключен к входу B, подключите вход/выход D к входу следующего проектора.
Подключите все остальные проекторы аналогичным образом.

Интерфейс DMX

Интерфейс DMX используется в световой технике в качестве шины для обмена данными (communication) между различными устройствами. У каждого устройства DMX есть вход и выход. Таким образом, можно организовать замкнутую цепь, состоящую из различных устройств. Согласно стандарту используется кабель, состоящий из пяти проводников, с разъемом XLR.

Входной порт DMX можно использовать для подключения какого-либо устройства DMX (например, консоли DMX) к проектору. В этом случае можно управлять (control) проектором с помощью подключенного устройства (консоли) DMX. Выходной порт DMX можно подключить к входу следующего устройства в цепи.

DMX
Контакт	Описание
1	Земля
2	«Холодный» проводник
3	«Горячий» проводник
4	Обратный – (может не использоваться)
5	Обратный + (может не использоваться)

Примечание. По техническим причинам интерфейс DMX можно использовать только в том случае, если вход Pulse Quad Combo Mk III установлен во входной разъем L1.

DMX: Протокол освещения DMX-512 с интерфейсом RS-485. Переносит данные 512 каналов из контроллера освещения в осветительные устройства. Стандартизирован согласно USITT.

Вход HDBaseT

Поддержка HDBaset 3.0 (до 4k60 RGB 444).

Порт HDBaseT не поддерживает подключение к сети.

Светодиодный индикатор

Индикатор SEL светится ЗЕЛЕНЫМ: выбран вход.
Индикатор SEL мигает ЗЕЛЕНЫМ: вход/выход выбран и настроен как выход.
Индикатор SYNC светится ОРАНЖЕВЫМ: поступает правильный сигнал синхронизации.
Светодиод SYNC мигает ОРАНЖЕВЫМ: синхронизация/сигнал присутствует, но не соответствует стандарту входного порта.

Примечание. Причина несовместимости может быть вызвана тем, что старые кабели или кабели низкого качества не обеспечивают требуемое разрешение либо подключенные преобразователи формируют сигнал, выходящий за рамки поддерживаемых стандартов видео.

Примечание. Характеристики поддерживаемых входов для SDI, HDMI, HDBaseT и DisplayPort 1.2 см. в главе “Характеристики”.
