8.1 Модуль управления и связи

Модуль управления и связи, передняя панель

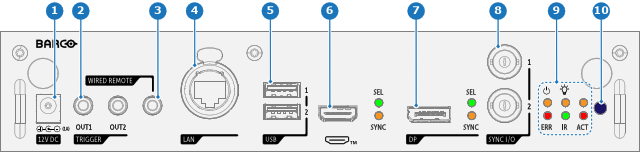

Изображение 8–1
1
12V DC
2
TRIGGER
3
WIRED REMOTE
4
LAN
5
USB
6
HDMI™
7
DP
8
SYNC I/O
9
Индикаторы состояния проектора
10
ИК-приемник

Функции

Номер	Название	Описание
1	12V DC	Выход 12 В постоянного тока, максимум 1 А, когда проектор не находится в режиме ожидания.
2	TRIGGER	Два мини-гнезда 3,5 мм (OUT1 и OUT2) для управления периферийными устройствами, такими как моторизованные экраны, шторы и т. д. Имеет на выходе 12 В постоянного тока, 0,5 А (6 Вт) при включенном проекторе. Примечание. Если выходы TRIGGER перегружены, возникает риск перехода проектора в режим сброса и его перезагрузки. Проектор при этом не повреждается, однако работает в нежелательном режиме. Аналогичный эффект возникает при слишком высоком токе запуска внешнего оборудования, даже если номинальная потребляемая мощность не превышает 0,5 А.
3	WIRED REMOTE	Подключите RCU через мини-гнездо 3,5 мм к входу проводного пульта ДУ, чтобы управлять проектором без помех.
4	LAN	Стандартный разъем RJ45 для управления внешним проектором по IP и Art-Net.
5	USB	2 порта USB 2.0 Type A. Эти USB-порты упростят процедуру обслуживания для обновления микропрограммы или загрузки файлов журнала без подключения к сети. Если на USB-устройстве находится только файл микропрограммы (.fw), проектор автоматически начнет один из следующих процессов. cornet<номер_версии>.fw: устанавливается более высокая или более низкая версия ПО. LogExtractor.fw: загружаются файлы журналов. Примечание.* Убедитесь, что используемый USB-накопитель отформатирован с помощью файловой системы FAT32 и не содержит других файлов и папок.
6	HDMI™	Стандартный входной порт HDMI 2.1 для подключения источника сигнала к проектору.
7	DP	Стандартный порт DisplayPort™ (1.4), для подключения источника сигнала к проектору.
8	SYNC I/O	Вход/выход порта синхронизации BNC для управления проектором. Часто используется в ситуациях, когда требуется синхронизировать множество проекторов друг с другом.
9	Светодиоды состояния	Светодиодные индикаторы состояния проектора (см. главу “Состояние проектора”).
10	ИК	Инфракрасный приемник.

Примечание. USB-порты также можно использовать для установки модуля Pulse Wi-Fi (USB-модуль). Однако беспроводное подключение, например Wi-Fi, не поддерживается в некоторых странах из-за местных нормативных ограничений. За дополнительной информацией обращайтесь к представителю Barco.

Светодиодный индикатор

Индикатор SEL светится ЗЕЛЕНЫМ: выбран вход.
Индикатор SEL мигает ЗЕЛЕНЫМ: вход/выход выбран и настроен как выход.
Индикатор SYNC светится ОРАНЖЕВЫМ: поступает правильный сигнал синхронизации.
Светодиод SYNC мигает ОРАНЖЕВЫМ: синхронизация/сигнал присутствует, но не соответствует стандарту входного порта.

Примечание. Причина несовместимости может быть вызвана тем, что старые кабели или кабели низкого качества не обеспечивают требуемое разрешение либо подключенные преобразователи формируют сигнал, выходящий за рамки поддерживаемых стандартов видео.
