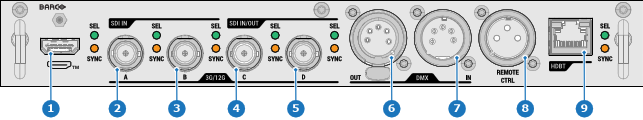

前面板四路组合输入 Mk III

HDMI™

支持 HDMI 2.1 功能（FRL 最多 4 路 12G）

SDI 端口 – 如何工作？

• SDI 端口 A、B、C 和 D 支持 3G、6G 和 12G 输入信号。
• SDI 端口 C 可用作端口 A 上任何信号的环路输出。
• SDI 端口 D 可用作端口 B 上任何信号的 环路输出。

当使用相同信号连接多台投影机时，可以按如下方式连接信号：

• 将源信号连接到第一台投影机的输入 A 或 B。
• 如果将源信号连接到输入 A，则将输入/输出 C 连接到下列投影机的输入。
• 如果将源信号连接到输入 B，则将输入/输出 D 连接到下列投影机的输入。
• 继续以同样的方式连接其他投影机。

DMX 接口

DMX 可充当采用光技术的不同设备之间的通信总线。每个设备都有输入和输出端，因此可借助此总线在不同设备之间构成回路。根据相关标准，应使用带有 XLR 连接器的五线电缆。

可以使用 DMX 输入端口将 DMX 设备（DMX 控制台）连接至投影机。采用这种方式，您可以通过该 DMX 设备（控制台）控制投影机。随后可以使用 DMX 输出端口与回路中的下一设备相连。

备注： 由于技术原因，只有将 Pulse 四路组合输入 MKIII 安装在输入插槽 L1 中时，才能使用 DMX 接口。

HDBaseT 输入

支持 HDBaseT 3.0（最高 4k60 RGB 444）。

HDBaseT 端口不支持网络连接。

LED 行为

• SEL LED 指示灯亮起绿色：选择了输入。
• SEL LED 指示灯闪烁绿色：选择了输入/输出并配置为输出。
• SYNC LED 指示灯亮起橙色：检测到有效输入同步。
• SYNC LED 指示灯闪烁橙色：同步/信号存在，但不符合输入端口标准。

备注： 不一致性问题可能是由于较旧或低质量的电缆无法处理所需的分辨率，或者连接的信号转换器操纵信号超出支持的视频标准所致。
