Descripción general
El panel, instalado de fábrica en un soporte, es compatible con el estándar VESA 200x100 mm, por lo que puede usarse con un soporte de pared aprobado por VESA. En este capítulo, se muestra cómo soltar el panel del soporte y cómo conectarlo a un soporte de pared. Si no se utiliza un soporte de pared, se puede omitir este capítulo.
- Coloque el monitor sobre una superficie plana horizontal limpia y suave, con la pantalla hacia abajo. Tenga cuidado de no dañar la pantalla.

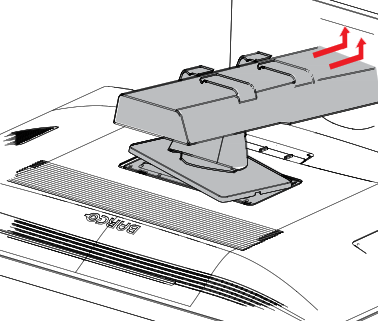

Levante la cubierta VESA por ambos lados con un destornillador plano.

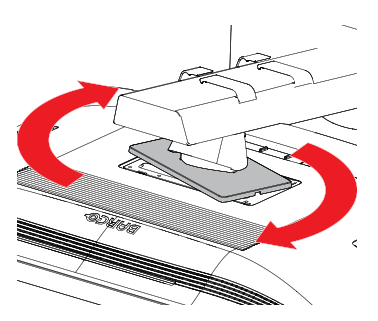

Imagen 2–4 Gire la cubierta de montaje VESA para dejar a la vista los tornillos que fijan la pantalla al soporte.
Imagen 2–5 - Afloje parcialmente el tornillo superior izquierdo pero déjelo en su sitio por ahora.

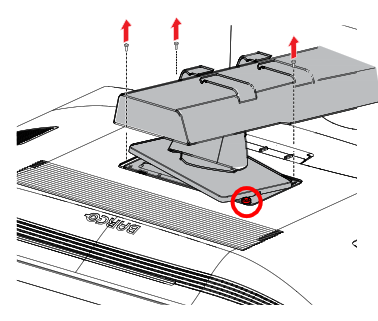

Desatornille completamente y retire los otros 3 tornillos.

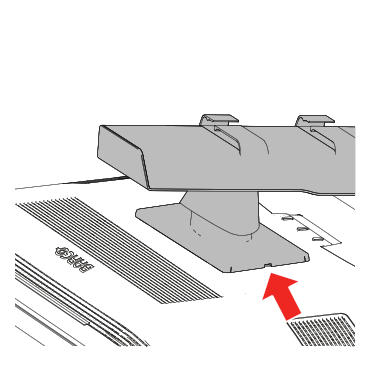

Imagen 2–6 Incline el soporte hacia arriba y levántelo.
Imagen 2–7 - Desatornille el tornillo superior izquierdo.
Atornille el panel firmemente (con un par de torsión de 1 Nm) al soporte de pared. Si el grosor de la placa de montaje VESA (consulte la dimensión T en el dibujo) es de 4 mm o menos, se pueden reutilizar los tornillos M4 del soporte. Si la placa de montaje VESA y las posibles arandelas (consulte la dimensión W en el dibujo) superan este límite, es necesario utilizar tornillos más largos; consulte el dibujo para calcular la longitud mínima requerida.
- Lmín = T + W + 8 mm
- Lmáx = T + W + 10,5 mm
