Yleiskatsaus

Paneeli, joka on vakiona kiinnitetty jalustaan, on yhteensopiva 200x100 mm:n VESA-standardin kanssa. Sitä voi kuitenkin käyttää VESA-normin vaatimukset täyttäviä seinäkiinnitystelineiden kanssa. Tässä kappaleessa kerrotaan, kuinka irrottaa paneeli telineestä ja asentaa se seinätelineeseen. Jos seinätelinettä ei käytetä, tämä luku voidaan ohittaa.

Huomautus: Koska MDMC-32133 33” LCD-näyttö painaa 20 kiloa, on suositeltavaa, että asennuksen suorittaa kaksi henkilöä.

1. Aseta näyttö etupuoli alaspäin puhtaalle ja pehmeälle vaakapinnalle. Varo, ettet vahingoita paneelinäyttöä.

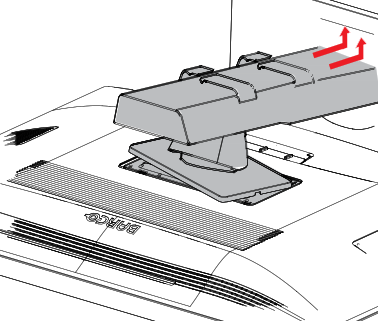

2. Nosta VESA-suojusta molemmilta puolilta talttapäisellä ruuvimeisselillä.

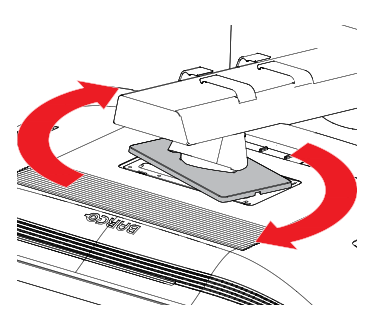

3. Kierrä VESA-kiinnikkeen kantta siten, että sinulla on pääsy kiinnitysruuveihin.



4. Löysää osittain vasenta yläruuvia, mutta jätä se toistaiseksi paikalleen.

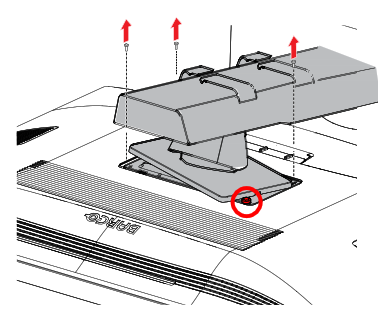

5. Ruuvaa se kokonaan auki ja irrota muut kolme ruuvia.

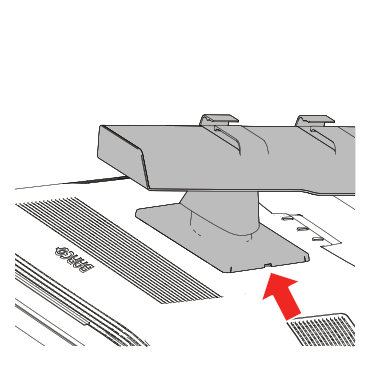

6. Kallista jalustaa ylöspäin ja nosta se pois paikaltaan.



7. Irrota vasen yläruuvi.

8. Ruuvaa paneelilujasti (vääntömomentilla 1 Nm) seinätelineeseen. Jos VESA-asennuslevyn paksuus (katso piirustuksesta mitta T) on 4 mm tai vähemmän, jalustan M4-ruuveja voidaan käyttää uudelleen. Jos VESA-asennuslevy ja mahdolliset aluslevyt (katso kuvasta mitta W) ylittävät tämän rajan, on käytettävä pidempiä ruuveja. Katso piirustus vaaditun vähimmäispituuden laskemiseksi.

   • L_min = T + W + 8 mm
   • L_max = T + W + 10,5 mm
