Tietoja

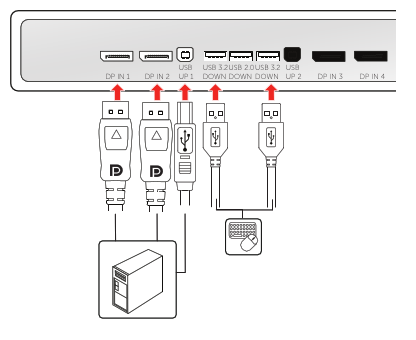

Tässä kokoonpanossa näyttö on kytketty työasemaan kahdella DisplayPort-kaapelilla. Kun USB-kaapeli liitetään näytöstä työasemaan, työasemaa voidaan halita näyttöön kytketyllä näppäimistöllä ja hiirellä.

Asenna näytönohjain

Ennen kuin näyttö liitetään työasemaan, varmista, että työasemaan on asennettu sopiva näytönohjain. Katso luettelo yhteensopivista näytönohjaimista yhteensopivuusmatriisista, joka on saatavilla osoitteessahttps://www.barco.com/support/docs/TDE12111

Vihje: MDMC-32133 toimii täydellä tehollaan, kun sitä käytetään yhdessä Barco näytönohjaimen ja Barco videoaseman kanssa. Näissä suorituskykyisissä näytönohjaimissa on tehoa ja ominaisuuksia, jotka mahdollistavat kuvien optimaalisen renderöinnin tälle erittäin korkearesoluutioiselle näytölle. Lisäksi Barco-näytönohjaimet mahdollistavat Barcon Intuitiiviset työnkulun työkalujen käytön, jotka on suunniteltu lisäämään hienovaraisen yksityiskohtien näkyvyyttä, parantamaan keskittymistä lukusessioiden aikana ja nopeuttamaan työnkulkua. Kato lisätietoja kohdasta www.barco.com/product/intuitive-workflow-tools.

Kytke kaapelit

1. Aseta näyttö ylimpään asentoon, jotta liitännät ovat helpommin saatavilla.
2. Irrota liittimen suojalevy. Aseta peukalot liittimen kannen viereen tukemaan näyttöä ja vedä liittimen kannen alaosaa pois näytöstä muiden sormien avulla.

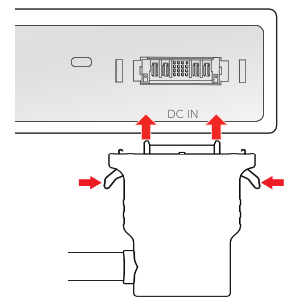

3. Liitä virtapistoke näytön virtalähteeseen. Kun kytket sen pistorasiaan, purista molempia lukitusjousia virtapistokkeen sivulla, jotta se kiinnittyy turvallisesti liittimeen. On tärkeää kohdistaa liitin oikein ennen sen työntämistä paikalleen, jotta liitin ei vahingoitu.



4. Liitä DisplayPort-tulo (DP IN 1 ja DP IN 2) työaseman DisplayPort-lähtöihin.

5. Liitä ensisijainen USB upstream -liitin (USB UP 1) työaseman USB-liittimeen.

   Tämä mahdollistaa:

   • QAWeb Enterprise -näytön rekisteröinti (katso“QAWeb-rekisteröinti”
   • Ohjauslaitteen (näppäimistö, hiiri, kosketuslevy jne.) liittäminen johonkin näytön USB-tuloliitännöistä.
   • TouchBar App

6. Liitä näppäimistö ja hiiri (tai muu työasemien hallintaan käytetty oheislaite) näytön USB downstream -liittimiin.



Kaapelien reitittäminen

1. Aseta näyttö alimpaan asentoon kaapelin reitittämistä varten. Tämä varmistaa vapaan liikkeen säädettäessä näytön korkeutta myöhemmin.
2. Vedä kaikki kaapelit kannen yläosassa olevan aukon läpi ja kiinnitä tarranauhalla. Pidä virtalähdekaapelin ferriittisydän kaapelikotelon sisällä.
3. Vedä kaikki kaapelit löyhästi jalustan yläosan yli ja näytön jalustan ylä- ja alareitityskanavien läpi.
4. Asenna liittimen suojalevy takaisin: liu'uta kannen yläosa sille tarkoitettuihin uriin ja paina levyn alaosa takaisin paikalleen.
5. Liitä ulkoinen DC-virtalähde maadoitettuun virtalähteeseen näytön mukana tulleella virtajohdolla.

Näyttöjärjestelmän virta

1. Kytke näyttö päälle painamalla virtapainiketta.

2. Kytke näyttöön liitetty työasema päälle.

   Näyttö käynnistyy perusvideotilassa oletusvirkistystaajuudella ensimmäistä kertaa käynnistettäessä.

Asenna Barco SW -paketti

MDMC-32133 toimii täydellä tehollaan, kun sitä käytetään yhdessä Barco näytönohjaimen ja Barco videoaseman kanssa. Näissä suorituskykyisissä näytönohjaimissa on tehoa ja ominaisuuksia, jotka mahdollistavat kuvien optimaalisen renderöinnin tälle erittäin korkearesoluutioiselle näytölle. Lisäksi Barco-näytönohjaimet mahdollistavat Barcon Intuitiiviset työnkulun työkalujen käytön, jotka on suunniteltu lisäämään hienovaraisen yksityiskohtien näkyvyyttä, parantamaan keskittymistä lukusessioiden aikana ja nopeuttamaan työnkulkua. Kato lisätietoja kohdasta www.barco.com/product/intuitive-workflow-tools.
