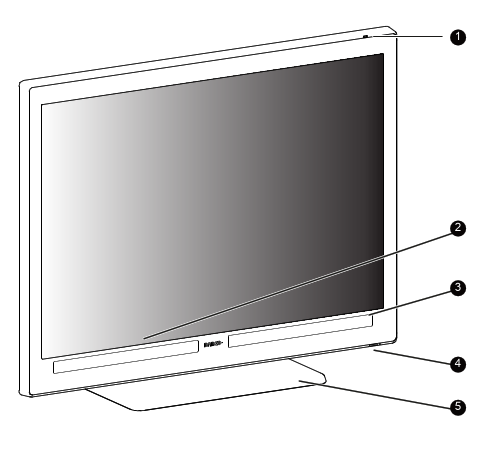

Panoramica del prodotto: lato anteriore

1. Sensore luce ambiente
2. Barra a sfioramento sinistra
3. Barra a sfioramento destra

4. Pulsante di alimentazione e LED di stato

   Premere brevemente per accendere/spegnere il display

   • Spento: il display non è alimentato (cavo di alimentazione scollegato) o il display è in funzionamento normale
   • Ambra lampeggiante rapido: il display è in modalità sospensione
   • Ambra lampeggiante lento: il display è in modalità standby
   • Ambra fisso: il display è in modalità ibernazione
5. Supporto

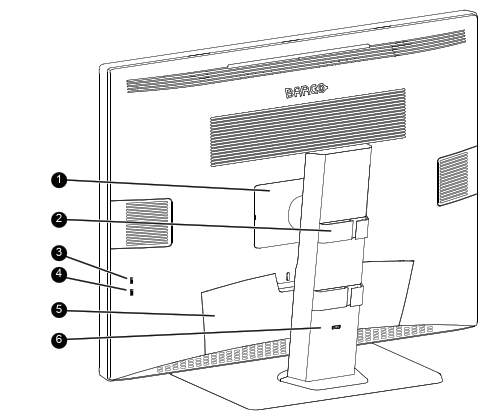

Panoramica del prodotto: lato posteriore

1. Copertura supporto VESA
2. Canale instradamento cavi
3. Connettore USB-A 3.2 downstream laterale
4. Connettore USB-C 3.2 downstream laterale
5. Coperchio dei connettori
6. Meccanismo di blocco del supporto

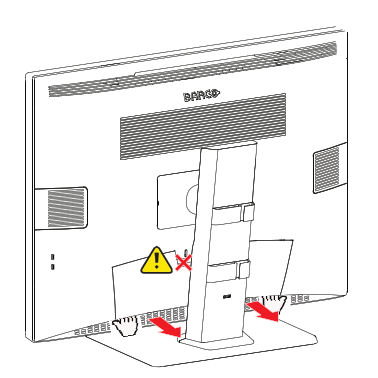

Accesso ai connettori

Per accedere ai connettori inferiori, posizionare i pollici accanto al coperchio dei connettori per sostenere il display e staccare la parte inferiore del coperchio dei connettori dal display con il resto delle dita. Ci sono 3 clip (una in ogni angolo e una al centro, indicate da aree zigrinate), dove si consiglia di tirare.

Nota: Non tirare dalla fessura nella parte superiore del coperchio. Tirare solo dalla parte inferiore del coperchio.

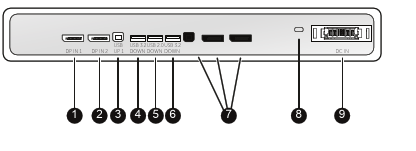

Panoramica del prodotto: connettori

1. DisplayPort 1.4 IN 1
2. DisplayPort 1.4 IN 2
3. Connettore USB-B 3.2 upstream
4. Connettore USB-A 3.2 downstream
5. Connettore USB-A 2.0 downstream
6. Connettore USB-A 3.2 downstream
7. 1x connettore USB-B 3.2 upstream e 2x DisplayPort 1.4. Questi connettori sono coperti da una protezione antipolvere. Non sono ancora operativi, ma possono essere abilitati in futuro
8. Slot di sicurezza Kensington
9. Ingresso di alimentazione CC

Sul lato del display sono disponibili 1 connettore USB-A 3.2 downstream e 1 connettore USB-C downstream.

Regolazione della posizione del display

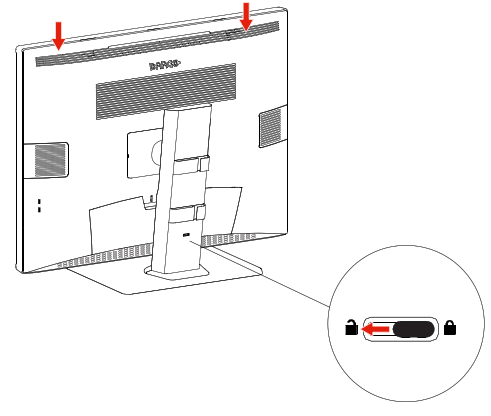

Per regolare l’altezza del display, spingere il display verso il basso e spostare il fermo scorrevole sul retro del supporto in posizione di sblocco.

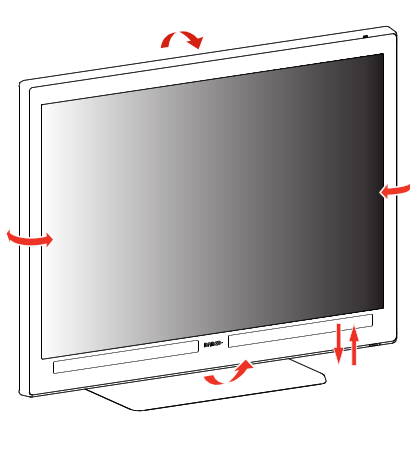

È possibile inclinare e ruotare in sicurezza il display nella posizione preferita.
