Informazioni generali

Il pannello, fornito su un supporto, è compatibile con lo standard VESA 200x100 mm. Pertanto, è possibile utilizzarlo con un supporto da parete approvato da VESA. Il presente capitolo descrive come sbloccare il pannello dal supporto e come fissarlo a un supporto da parete. Se non si utilizza un supporto da parete, il capitolo può essere saltato.

Nota: In virtù del peso di 20 kg e delle dimensioni del Display LCD MDMC-32133 da 33”, è consigliabile che questa installazione venga effettuata da 2 persone.

1. Posizionare il display con la parte frontale su una superficie orizzontale pulita e morbida, facendo attenzione a non danneggiarlo.

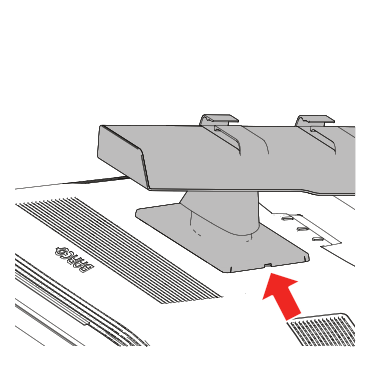

2. Sollevare il coperchio VESA su entrambi i lati con un cacciavite a taglio.

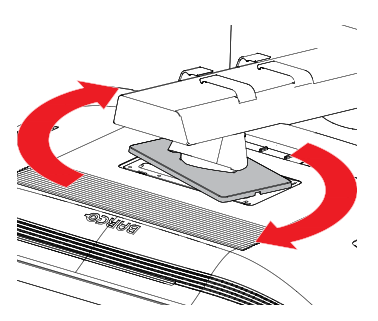

3. Ruotare la copertura del supporto VESA per scoprire le viti che fissano il display al supporto.

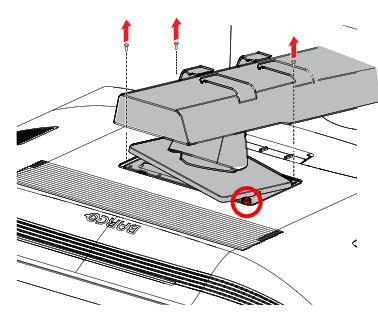

4. Allentare parzialmente la vite in alto a sinistra, senza rimuoverla.

5. Svitare completamente e rimuovere le altre 3 viti.

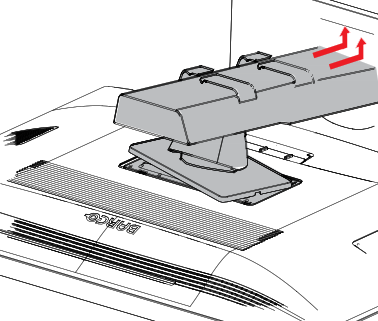

6. Inclinare il supporto verso l’alto e sollevarlo.



7. Svitare la vite in alto a sinistra.

8. Avvitare il pannello saldamente (serraggio 1 Nm) sul supporto da parete. Se lo spessore della piastra di montaggio VESA (vedere dimensione T nel disegno) è pari o inferiore a 4 mm, le viti M4 del supporto possono essere riutilizzate. Se la piastra di montaggio VESA e le eventuali rondelle (vedere dimensione W nel disegno) superano questo limite, è necessario utilizzare viti più lunghe; vedere il disegno per il calcolo della lunghezza minima richiesta.

   • L_min = T + W + 8 mm
   • L_max = T + W + 10,5 mm
