Prezentare generală

Monitorul, fixat în mod standard pe un suport, este compatibil cu standardul VESA 200x100 mm. Prin urmare, poate fi folosit cu un suport de perete care este aprobat de VESA. Acest capitol arată cum să scoateți monitorul din suport și cum să-l montați pe un suport de perete. Dacă nu se utilizează un suport de perete, acest capitol poate fi omis.

Notă: Datorită greutății de 20 kg și dimensiunii monitorului LCD 33” MDMC-32133, se recomandă ca această instalare să fie efectuată de 2 persoane.

1. Așezați monitorul cu fața în jos, pe o suprafață orizontală plată, curată și moale. Procedați cu grijă, pentru a nu deteriora ecranul monitorului.

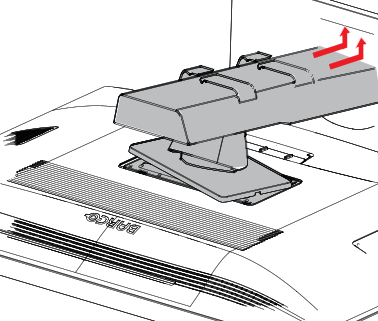

2. Ridicați capacul VESA pe ambele părți cu o șurubelniță cu cap plat.

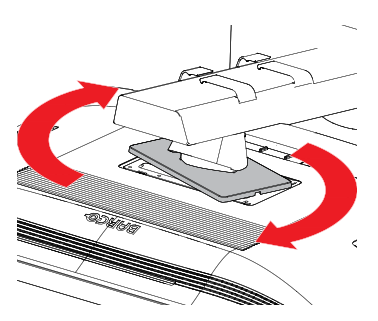

3. Rotiți capacul suportului VESA pentru a descoperi șuruburile de fixare care prind monitorul de suport.

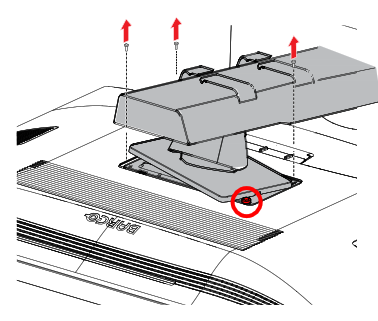

4. Slăbiți parțial șurubul din stânga sus, dar lăsați-l în poziție deocamdată.

5. Deșurubați complet și scoateți celelalte 3 șuruburi.

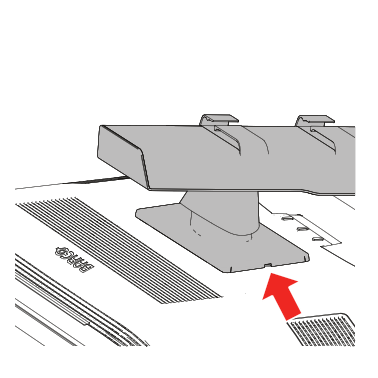

6. Înclinați suportul în sus și ridicați-l.



7. Deșurubați șurubul din stânga sus.

8. Înșurubați panoul ferm (cu un cuplu de 1 Nm) pe suportul de perete. Dacă grosimea plăcii de montare VESA (vezi dimensiunea T din desen) este de 4 mm sau mai mică, șuruburile M4 de pe suport pot fi reutilizate. Dacă placa de montare VESA și șaibele posibile (a se vedea dimensiunea W din desen) depășesc această limită, este necesară utilizarea unor șuruburi mai lungi; a se vedea desenul pentru calcularea lungimii minime necesare.

   • L_min = T + W + 8 mm
   • L_max = T + W + 10,5 mm
