Обзор

Панель, подсоединенная в стандартной комплектации к подставке, соответствует также стандарту установки VESA 200х100 мм. Поэтому монитор можно подвешивать на крепление, одобренное VESA. В этой главе описана процедура снятия панели монитора с подставки и установки ее на настенное крепление. Если настенное крепление не используется, эту главу можно пропустить.

Примечание. ЖК-монитор MDMC-32133 весит 20 кг и имеет диагональ 33 дюйма, поэтому его установку рекомендуется выполнять при помощи двух человек.

1. Положите монитор передней стороной вниз на чистую и мягкую ровную горизонтальную поверхность. Будьте осторожны, чтобы не повредить экран панели.

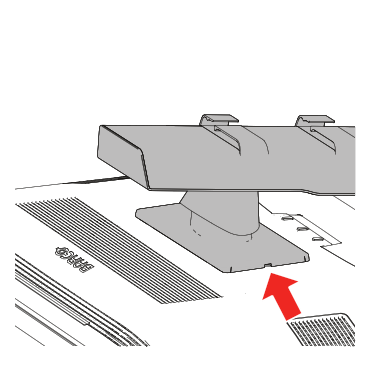

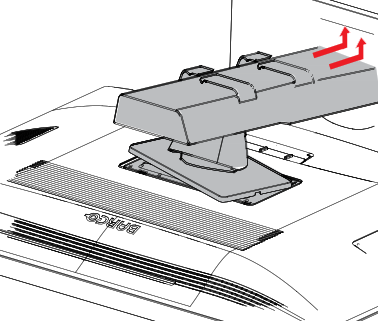

2. Поднимите крышку VESA с обеих сторон с помощью отвертки с плоской головкой.

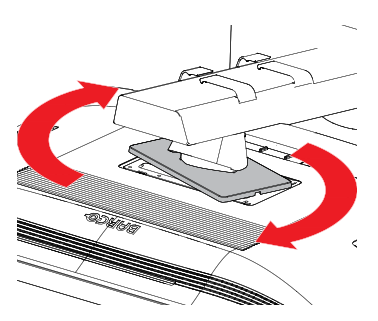

3. Поверните крышку крепления VESA, чтобы открыть винты, фиксирующие монитор на подставке.



4. Частично ослабьте верхний левый винт, но пока оставьте его на месте.

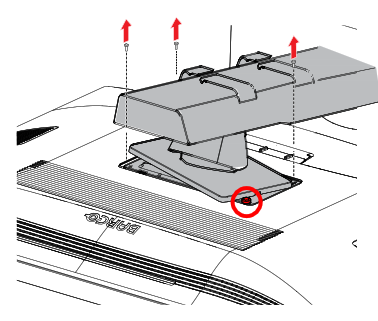

5. Полностью открутите и извлеките остальные 3 винта.



6. Приподнимите подставку, наклонив ее, и извлеките.



7. Открутите верхний левый винт.

8. Крепко прикрутите панель (с крутящим моментом 1 Нм) к настенному креплению. Если толщина пластины крепления VESA (см. размер T на чертеже) составляет 4 мм или меньше, можно повторно использовать винты M4 с подставки. Если толщина пластины крепления VESA с шайбами (см. размер W на чертеже) превышает это значение, необходимо использовать более длинные винты. Расчет минимальной требуемой длины см. на чертеже.

   • Минимальное значение яркости L_min = T + W + 8 мм
   • Максимальное значение яркости L_max = T + W + 10,5 мм
