Сведения

В такой конфигурации монитор подключен к рабочей станции с помощью двух кабелей DisplayPort. Если от монитора к рабочей станции подсоединен кабель USB, можно управлять рабочей станцией с помощью клавиатуры и мыши, подключенных к монитору.

Установка контроллера отображения

Перед подключением монитора к рабочей станции убедитесь, что на рабочей станции установлен подходящий контроллер отображения. Список совместимых контроллеров отображения см. в матрице совместимости на сайте https://www.barco.com/support/docs/TDE12111

Совет. Устройство MDMC-32133 работает в полную силу при использовании с контроллером отображения Barco и драйвером видео Barco. Эти высокопроизводительные видеокарты обладают достаточной мощностью и возможностями для оптимальной визуализации изображений на этом мониторе с очень высоким разрешением. Кроме того, контроллеры отображения Barco позволяют использовать фирменные интуитивно понятные инструменты рабочего процесса, которые предназначены для повышения видимости мелких деталей, улучшения концентрации во время диагностических процедур и ускорения рабочего процесса. Для получения дополнительной информации перейдите по адресу www.barco.com/product/intuitive-workflow-tools.

Подсоединение кабелей

1. Чтобы облегчить доступ к разъемам, переведите монитор в самое высокое положение.
2. Снимите крышку отсека разъемов. Положите большие пальцы рядом с крышкой разъемов, чтобы поддерживать монитор, а остальными пальцами оттяните нижнюю часть крышки разъема от монитора.

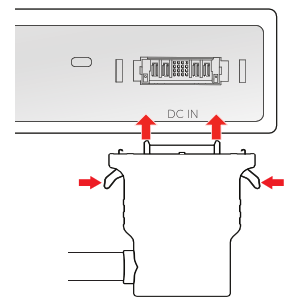

3. Подсоедините штекер питания к входному разъему питания на мониторе. При подключении нажмите обе стопорные пружины на боковой стороне штекера питания, чтобы надежно закрепить его в разъеме. Сначала выровняйте штекер относительно разъема, а затем нажимайте на пружины, чтобы не повредить разъем.

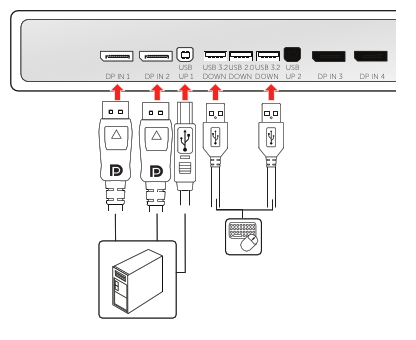

4. Подключите оба входа DisplayPort (DP IN 1 и DP IN 2) к выходам DisplayPort на рабочей станции.

5. Подключите основной разъем USB upstream (USB UP 1) к USB-хосту на рабочей станции.

   После этого вы сможете:

   • Зарегистрировать ПО QAWeb Enterprise дисплея (см. “Регистрация QAWeb”).
   • Подключить периферийное устройство (клавиатуру, мышь, сенсорную панель и т. д.) к одному из разъемов USB downstream на мониторе.
   • TouchBar App

6. Подключите клавиатуру и мышь (или другое оборудование для управления рабочими станциями) к разъемам USB downstream на мониторе.



Прокладка кабелей

1. Для прокладки кабелей переведите монитор в самое нижнее положение. Так при изменении высоты монитора в дальнейшем не возникнет помех.
2. Проложите все кабели через вырез в верхней части крышки и закрепите их застежкой-липучкой. Следите, чтобы ферритовый сердечник шнура питания оставался в кабельном отсеке.
3. Проложите все кабели без натяжения через верхнюю часть подставки через верхний и нижний кабель-каналы на подставке монитора.
4. Установите на место крышку отсека разъемов: вставьте ее верхнюю часть в пазы, а затем нажмите на нижнюю часть.
5. Подключите внешний источник питания постоянного тока к заземленной розетке используя один из кабелей питания, входящих в комплект монитора.

Включение монитора

1. Нажмите кнопку питания, чтобы включить монитор.

2. Включите рабочую станцию, подключенную к монитору.

   При первом запуске монитор будет работать в основном видеорежиме с частотой обновления по умолчанию.

Установите программный пакет Barco

Устройство MDMC-32133 работает в полную силу при использовании с контроллером отображения Barco и драйвером видео Barco. Эти высокопроизводительные видеокарты обладают достаточной мощностью и возможностями для оптимальной визуализации изображений на этом мониторе с очень высоким разрешением. Кроме того, контроллеры отображения Barco позволяют использовать фирменные интуитивно понятные инструменты рабочего процесса, которые предназначены для повышения видимости мелких деталей, улучшения концентрации во время диагностических процедур и ускорения рабочего процесса. Для получения дополнительной информации перейдите по адресу www.barco.com/product/intuitive-workflow-tools.
