1.1 Base Unit

نبذة عن Base Unit

Hub Core, Hub Pro هو Base Unit الخاصة بتركيب ClickShare. وهو مسؤول عن تمكين وظائف ClickShare وإدارة الأجهزة المتصلة أو التحكم فيها.

ملاحظة: Hub Core, Hub Pro متوافق مع الجيل 5 من Button. لمزيد من المعلومات عن Button، راجع “ClickShare Button”.
البلدان والأجهزة الملحقة

يتم تقسيم Base Unit والملحقات إلى مناطق. يمكن العثور على قائمة محدثة بالبلدان المعتمدة والأجهزة الملحقة القابلة للتطبيق على صفحة دعم المنتج. لمزيد من المعلومات، راجع https://www.barco.com/en/support.

ملاحظة: Base Unit مقفلة إقليميًا ولا يمكن استخدامها خارج منطقتها الأصلية.
المكونات

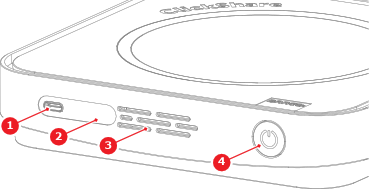

المنظر الأمامي:

صورة 1–1
1
منفذ USB-C™ الأمامي
2
علامة اسم الجهاز
3
مكبر الصوت بالموجات فوق الصوتية
4
زر الاستعداد

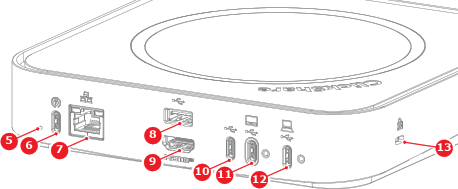

المنظر الخلفي من Hub Core:

صورة 1–2
5
زر إعادة التعيين
6
منفذ USB-C™ للطاقة
7
منفذة شبكة LAN
8
منفذ USB-A ذو الغرض العام
9
منفذ إخراج HDMI™
10
منفذ USB-C™ ذو الغرض العام
11
منفذ Control Panel USB-C™
12
منفذ USB-C™ لإدخال الفيديو السلكي
13
قفل Kensington™

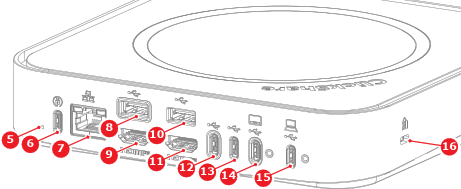

المنظر الخلفي من Hub Pro:

صورة 1–3
5
زر إعادة التعيين
6
منفذ USB-C™ للطاقة
7
منفذة شبكة LAN
8
منفذ USB-A 2 ذو الغرض العام
9
منفذ إخراج HDMI™ 2
10
منفذ USB-A 1 ذو الغرض العام
11
منفذ إخراج HDMI™ 1
12
منفذ USB-C™ 2 ذو الغرض العام
13
منفذ USB-C™ 1 ذو الغرض العام
14
منفذ Control Panel USB-C™
15
منفذ USB-C™ للمشاركة السلكي
16
قفل Kensington™
حلقة مؤشر LED

هناك حلقة مؤشر LED حول زر الاستعداد الخاص بـ Base Unit. يعرض اللون والصورة الثابتة لحلقة مؤشر LED حالة Base Unit الحالية وأجهزتها الطرفية. لمزيد من المعلومات عن الحالات الممكنة، راجع الجدول التالي:

حالة مؤشر LEDالمعنى
أبيض ثابتالجهاز قيد التشغيل
أبيض وامض

يتم بدء تشغيل الجهاز

يتم تحديث الجهاز

أبيض يضيء وينطفئ تدريجيًاوضع ECO (الاقتصادي) نشط
أحمر ثابتالمشاركة
أحمر وامض

فشل الاقتران

فشل التحديث
