1.1 Base Unit

Informace o zařízení Base Unit

Zařízení Hub Core, Hub Pro je Base Unit instalace ClickShare. Odpovídá za povolení funkcí ClickShare a správu nebo ovládání připojených zařízení.

Poznámka: Zařízení Hub Core, Hub Pro je kompatibilní pouze se zařízeními Button 5. generace. Další informace k tématu Button naleznete v části “Tlačítko ClickShare Button”.
Země a periferie

Jednotka Base Unit a periférie jsou regionalizované. Aktuální seznam certifikovaných zemí a odpovídajících periferních zařízení naleznete na stránce podpory výrobku. Další informace naleznete v https://www.barco.com/en/support.

Poznámka: Jednotka Base Unit je uzamčena pro oblast a nelze ji použít mimo původní oblast.
Součásti

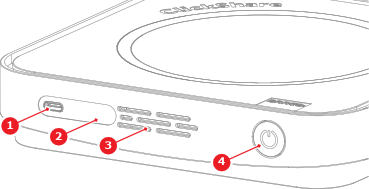

Pohled zepředu:

Obrázek 1–1
1
Přední port USB-C™
2
Štítek s názvem zařízení
3
Ultrazvukový reproduktor
4
Tlačítko pohotovostního režimu

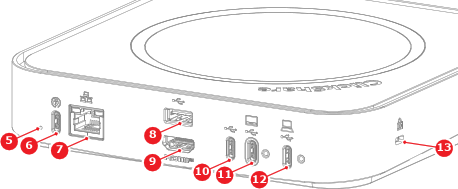

Pohled zezadu na Hub Core:

Obrázek 1–2
5
Tlačítko Reset
6
Napájecí port USB-C™
7
Port LAN
8
Univerzální port USB-A
9
Výstupní port HDMI™
10
Univerzální port USB-C™
11
Port USB-C™ Control Panel
12
Kabelový video vstup Port USB-C™
13
Zámek Kensington™

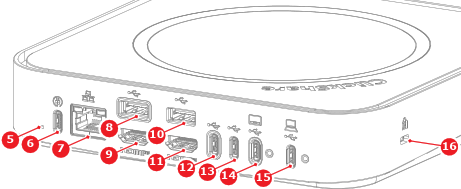

Pohled zezadu na Hub Pro:

Obrázek 1–3
5
Tlačítko Reset
6
Napájecí port USB-C™
7
Port LAN
8
Univerzální port USB-A 2
9
Výstup HDMI™ 2
10
Univerzální port USB-A 1
11
Výstupní port HDMI™ 1
12
Univerzální port USB-C™ 2
13
Univerzální port USB-C™ 1
14
Port USB-C™ Control Panel
15
Port USB-C™ pro kabelové sdílení
16
Zámek Kensington™
Kroužek LED

Kolem tlačítka pohotovostního režimu Base Unit je kroužek LED. Barva a animace kroužku LED signalizují aktuální stav Base Unit a příslušných periferií. Další informace o možných stavech naleznete v následující tabulce:

Stav LEDVýznam
Stálá bíláZařízení je zapnuto
Blikající bílá

Zařízení se spouští

Zařízení se aktualizuje

Pomalu bliká bíleAktivní režim ECO
Stálá červenáSdílení
Blikající červená

Párování se nezdařilo

Aktualizace se nezdařila
