Base Unit について
Hub Core, Hub Pro は、ClickShare 設置の Base Unit です。ClickShare 機能を有効にし、接続されたデバイスを管理または制御する役割を担います。
注: Hub Core, Hub Pro は、5 世代の Button とのみ互換性があります。Button に関する詳細は、ClickShare Button を参照してください。
1.1 Base Unit
国と周辺機器
Base Unit および周辺機器は地域化されています。認証国および適用可能な周辺機器の最新リストは、製品サポートページでご覧いただけます。詳しくは、https://www.barco.com/en/support を参照してください。
注: Base Unit はリージョンロックされており、本来の地域以外では使用できません。
コンポーネント

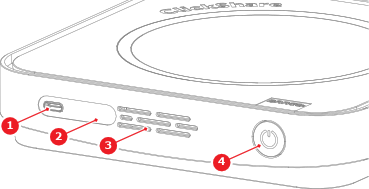

正面から見た図：
- 1
- 前面 USB-C™ ポート
- 2
- デバイス名ラベル
- 3
- 超音波スピーカー
- 4
- スタンバイボタン

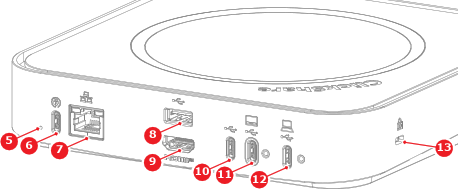

Hub Core 背面図：
- 5
- リセットボタン
- 6
- 電源 USB-C™ ポート
- 7
- LAN ポート
- 8
- 汎用 USB-A ポート
- 9
- HDMI™ 出力ポート
- 10
- 汎用 USB-C™ ポート
- 11
- Control Panel USB-C™ ポート
- 12
- 有線ビデオ入力 USB-C™ ポート
- 13
- Kensington™ ロック

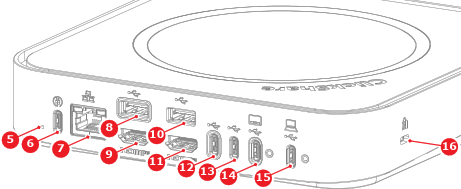

Hub Pro 背面図：
- 5
- リセットボタン
- 6
- 電源 USB-C™ ポート
- 7
- LAN ポート
- 8
- 汎用 USB-A 2 ポート
- 9
- HDMI™ 出力 2 ポート
- 10
- 汎用 USB-A 1 ポート
- 11
- HDMI™ 出力 1 ポート
- 12
- 汎用 USB-C™ 2 ポート
- 13
- 汎用 USB-C™ 1 ポート
- 14
- Control Panel USB-C™ ポート
- 15
- 有線共有 USB-C™ ポート
- 16
- Kensington™ ロック
LED リング
Base Unit のスタンバイボタンの周りに LED リングがあります。LED リングの色とアニメーションは、Base Unit およびその周辺機器の現在の状態を示しています。可能な状態の詳細については、以下の表を参照してください：
| LED ステータス | 意味 |
| 白で点灯 | デバイスの電源オン |
| 白で点滅 | デバイスの起動 デバイスの更新 |
| 白でゆっくり点滅 | ECO モードがアクティブ |
| 赤で点灯 | 共有中 |
| 赤で点滅 | ペアリング失敗 更新失敗 |
