Base Unit 정보
Hub Core, Hub Pro은 ClickShare 설치의 Base Unit입니다. 이는 ClickShare 기능을 활성화하고 연결된 장치를 관리 또는 제어하는 역할을 담당합니다.
참고: Hub Core, Hub Pro은 5세대 Button과만 호환됩니다. Button에 대한 자세한 내용은 “ClickShare Button”을 참조하십시오.
1.1 Base Unit
국가 및 주변기기
Base Unit 및 주변 장치는 지역화되어 있습니다. 인증 국가 및 관련 주변기기의 최신 목록은 제품 지원 페이지에서 확인할 수 있습니다. 자세한 정보는 https://www.barco.com/en/support의 내용을 참조하십시오.
참고: Base Unit 장치는 지역이 잠겨 있으므로 원래 지역 밖에서는 사용할 수 없습니다.
구성 요소

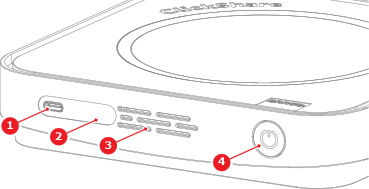

전면도:
- 1
- 전면 USB-C™ 포트
- 2
- 장치 이름 레이블
- 3
- 초음파 스피커
- 4
- 대기 버튼

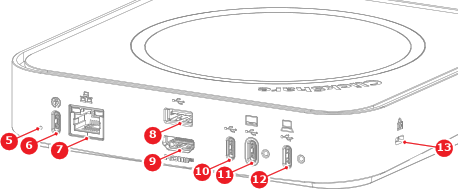

Hub Core 후면도:
- 5
- 재설정 버튼
- 6
- 전원 USB-C™ 포트
- 7
- LAN 포트
- 8
- 범용 USB-A 포트
- 9
- HDMI™ 출력 포트
- 10
- 범용 USB-C™ 포트
- 11
- Control Panel USB-C™ 포트
- 12
- 유선 비디오 입력 USB-C™ 포트
- 13
- Kensington™ 잠금 장치

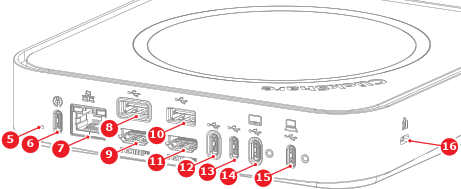

Hub Pro 후면도:
- 5
- 재설정 버튼
- 6
- 전원 USB-C™ 포트
- 7
- LAN 포트
- 8
- 범용 USB-A 2 포트
- 9
- HDMI™ 출력 2포트
- 10
- 범용 USB-A 1포트
- 11
- HDMI™ 출력 1포트
- 12
- 범용 USB-C™ 2 포트
- 13
- 범용 USB-C™ 1포트
- 14
- Control Panel USB-C™ 포트
- 15
- 유선 공유 USB-C™ 포트
- 16
- Kensington™ 잠금 장치
LED 링
Base Unit의 대기 버튼 주변에 LED 링이 있습니다. LED 링의 색상과 애니메이션은 Base Unit 및 그 주변기기의 현재 상태를 보여줍니다. 가능한 상태에 대한 자세한 내용은 다음 표를 참조하십시오:
| LED 상태 | 의미 |
| 흰색 지속 점등 | 장치 전원 켜짐 |
| 흰색 깜박임 | 장치 시작 중 장치 업데이트 중 |
| 흰색 점등 감등 반복 | ECO 모드 활성 |
| 빨간색 지속 점등 | 공유 중 |
| 빨간색 깜박임 | 페어링 실패 업데이트 실패 |
