1.1 Base Unit

О Base Unit

Hub Core, Hub Pro — это Base Unit в ClickShare. Оно позволяет активировать функции ClickShare и управлять подключенными устройствами.

Примечание. Устройство Hub Core, Hub Pro совместимо только с Buttons 5-го поколения. Для получения дополнительной информации о Button см. “ClickShare Button”.
Страны и периферийные устройства

Base Unit и периферийное оборудование имеет региональную привязку. Актуальный список сертифицированных стран и применимых периферийных устройств можно найти на странице поддержки продукта. Дополнительные сведения см. в разделе https://www.barco.com/en/support.

Примечание. Устройство Base Unit нельзя использовать за пределами исходного региона.
Компоненты

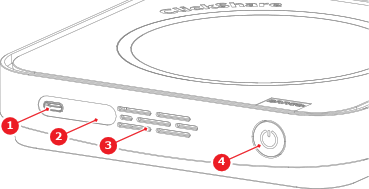

Вид спереди:

Изображение 1–1
1
Передний порт USB-C™
2
Название устройства
3
Ультразвуковой динамик
4
Кнопка режима ожидания

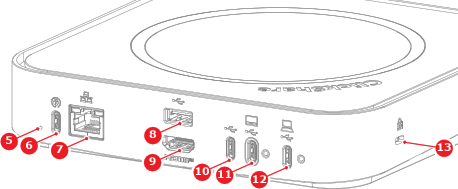

Вид Hub Core сзади:

Изображение 1–2
5
Кнопка сброса
6
Порт питания USB-C™
7
Порт LAN
8
Порт USB-A общего назначения
9
Порт HDMI™ out
10
Порт USB-C™ общего назначения
11
Порт USB-C™ Control Panel
12
Проводной входной видеопорт USB-C™
13
Замок Kensington™

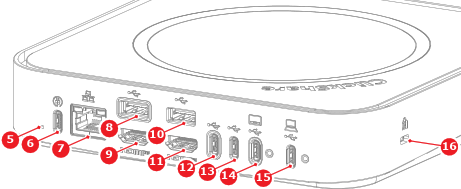

Вид Hub Pro сзади:

Изображение 1–3
5
Кнопка сброса
6
Порт питания USB-C™
7
Порт LAN
8
Порт USB-A общего назначения 2
9
Порт HDMI™ out 2
10
Порт USB-A общего назначения 1
11
Порт HDMI™ out 1
12
Порт общего назначения USB-C™ 2
13
Порт USB-C™ общего назначения 1
14
Порт USB-C™ Control Panel
15
Проводной порт USB-C™ передачи данных
16
Замок Kensington™
Светодиодное кольцо

Вокруг кнопки режима ожидания Base Unit есть светодиодное кольцо. Цвет и анимация светодиодного кольца показывают текущее состояние Base Unit и периферийных устройств. Дополнительные сведения о состояниях см. в следующей таблице:

Статус индикаторовЗначение
Горит белымУстройство включено
Мигает белым

Устройство запускается

Устройство обновляется

Пульсирует белымАктивен режим ECO
Горит краснымИдет передача данных
Мигает красным

Не удалось выполнить сопряжение

Сбой обновления
