5.3.1 Instalação da bandeja do Button em uma superfície plana

Ferramentas necessárias

Chave de fendas PH0 Phillips

Peças necessárias

suporte

Como instalar

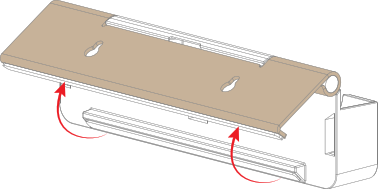

  1. Gire o descanso conforme ilustrado.

    Imagem 5–19

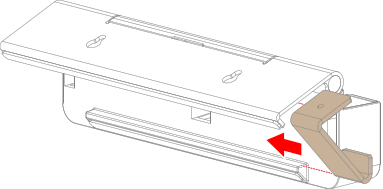

  2. Deslize o suporte entre o descanso e a bandeja, conforme ilustrado.

    Imagem 5–20

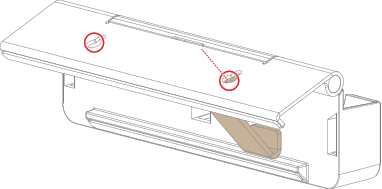

  3. Alinhe o orifício em forma chave desejado do descanso com um dos dois orifícios dos parafusos do suporte.

    Imagem 5–21

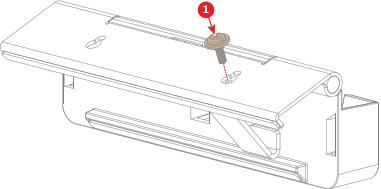

  4. Fixe o suporte ao descanso com um parafuso (referência 1). Use uma chave de fendas Phillips PH0.

    Imagem 5–22

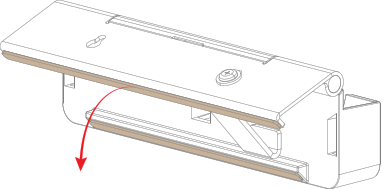

  5. Incline a bandeja do Button até que ela fique apoiada em ambas as tiras de borracha.

    Imagem 5–23
