Sobre a conexão da tela primária

Os ClickShare Hub Core e ClickShare Hub Pro apenas suportam telas através de uma conexão ‘HDMI’. Essas telas não são as mesmas que o Control Panel. Dependendo da instalação, é possível esperar as seguintes funções da tela:

Sobre o mouse e o teclado

As salas de reunião exigem um método de controle da conta da sala de reunião na sala de reunião. O mouse e o teclado podem ser usados em duas situações:

• Para instalações com um Control Panel, o mouse e o teclado vão interagir com a tela conectada.
• Para instalações sem um Control Panel, o mouse e o teclado vão assumir a funcionalidade do Control Panel e serão usados para controlar a conta da sala de reunião.

Um teclado e um mouse podem ser conectados ao sistema ClickShare, usando qualquer um dos seguintes métodos:

• Através do Bluetooth. Para obter mais informações, consulte “Emparelhamento de um dispositivo”.
• Através de uma porta USB periférica da Base Unit. Para obter mais informações, consulte “Conexão periférica autônoma”.

Hub Pro Visão geral das portas ‘HDMI’

As duas portas ‘HDMI’ do Hub Pro não são tratadas da mesma forma pelo software. Por esse motivo, é importante saber onde o cabo de vídeo da tela está conectado. Mais informações sobre a designação de cada porta podem ser encontradas na tabela a seguir:

Como conectar

1. Conecte um cabo ‘HDMI’ da porta ‘entrada HDMI’ da tela à porta ‘HDMI 1’ (referência 1) da Base Unit.



   Dica: A tela com a resolução mais alta deve estar conectada ao ‘HDMI 1’. O ‘HDMI 2’ suporta resoluções mais baixas em comparação com o ‘HDMI 1’.





2. A tela conectada é uma tela touch?

   • Se não, não são necessárias outras ações.

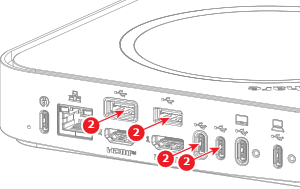

   • Se sim, conecte um cabo ‘USB’ da tela a uma das portas ‘USB’ suportadas (referência 2) da Base Unit.
