2.4 Opsætning med en enkelt arbejdsstation

Om

I denne opsætning er skærmen tilsluttet en enkelt arbejdsstation med et DisplayPort-kabel. Ved tilslutning af et USB-kabel fra skærmen til arbejdsstationen kan du kontrollere arbejdsstationen med et tastatur og en mus, som er tilsluttet skærmen.

Billede 2–5
Installer skærmcontrolleren

Før du tilslutter skærmen til arbejdsstationen, skal du sørge for at have en passende[1] skærmcontroller installeret i arbejdsstationen.

Tip: Nio Color 5.8MP udnytter sit fulde potentiale, når den bruges sammen med en Barco-skærmcontroller og Barco-videodriver. Disse højtydende grafikkort har kraften og evnerne til at gengive billeder optimalt på denne skærm. Desuden muliggør Barco-skærmcontrollere brugen af intuitive arbejdsstyringsværktøjer fra Barco, som er udviklet til at forøge synligheden af de mindste detaljer, forbedre fokus under læsesessioner og forøge arbejdshastigheden. Besøg www.barco.com/product/intuitive-workflow-tools for mere information.

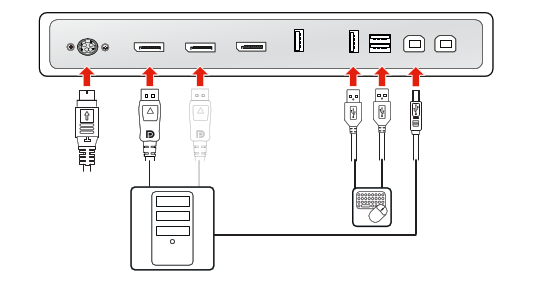

Tilslut kablerne.
  1. Fjern stikdækslet.
  2. Slut et af DisplayPort-inputtene (DP IN 1 eller DP IN 2) til DisplayPort-outputtet på arbejdsstationen.
  3. Slut de primære USB upstream-stik (USB UP 1 eller USB UP 2) til en USB-vært på arbejdsstationen for at gøre brug af QAWeb Enterprise eller en ekstern enhed (tastatur, mus, touchpad osv.), som er sluttet til en af skærmens USB downstream-stik.
  4. Slut et tastatur og en mus (eller en anden ekstern enhed, som bruges til at kontrollere arbejdsstationerne) til skærmens USB downstream-stik. Tre USB downstream-stik er tilgængelige i forbindelsesrummet.
  5. Tilslut den medfølgende eksterne DC-strømforsyning til strømindgangen på skærmen.
  6. Før alle kabler gennem kabelklemmerne i stikholderen.
  7. Sæt stikhætten på igen: Skub toppen af dækslet ind i de tilgængelige indhak, og skub så bunden af dækslet tilbage på plads.
  8. Før alle kabler gennem kabelføringskanalerne i skærmens fod.
  9. Tilslut den eksterne jævnstrømforsyning til en jordet stikkontakt ved hjælp af et af de strømkabler, der følger med skærmen.
Billede 2–6
Bemærk: Når DPMS-tilstand med USB-opladning er aktiveret (se “DPMS-tilstand”), og dvaletilstand er aktiveret (se “Dvale”), kan du nemt vække dit system fra dvaletilstand med mus/tastatur, som er tilsluttet skærmen.

Når DPMS-tilstand uden USB-opladning er aktiveret (se “DPMS-tilstand”), og dvaletilstand er aktiveret (se “Dvale”), kan du kun vække dit system fra dvaletilstand ved at trykke på touch-tastaturet eller med mus/tastatur, som er tilsluttet arbejdsstationen (og ikke skærmen).

Bemærk: For at skifte mellem forskellige billedkilder, se “Billedkilde” for flere oplysninger.

[1] For en liste over kompatible skærmcontrollere henvises der til kompatibilitetsmatriksen, som findes på my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
