2.4 Εγκατάσταση ενός σταθμού εργασίας

Πληροφορίες

Στη συγκεκριμένη μορφή εγκατάστασης, η οθόνη είναι συνδεδεμένη σε έναν μεμονωμένο σταθμό εργασίας, με ένα καλώδιο DisplayPort. Όταν συνδέετε ένα καλώδιο USB από την οθόνη σας στον σταθμό εργασίας, μπορείτε να χειρίζεστε τον σταθμό εργασίας με ένα πληκτρολόγιο και ένα ποντίκι συνδεδεμένα στην οθόνη.

Εικόνα 2–5
Εγκατάσταση του ελεγκτή οθόνης

Πριν συνδέσετε την οθόνη σας με τον σταθμό εργασίας, βεβαιωθείτε ότι έχετε εγκατεστημένο στον σταθμό εργασίας έναν κατάλληλο ελεγκτή οθόνης.[1] Πίνακες συμβατότητας συστημάτων Barco).

Συμβουλή: Το Nio Color 5.8MP λειτουργεί στο μέγιστο των δυνατοτήτων του όταν χρησιμοποιείται με έναν Ελεγκτής οθόνη Barco και ένα πρόγραμμα οδήγησης βίντεο Barco. Αυτές οι κάρτες γραφικών υψηλής απόδοσης διαθέτουν την ισχύ και τις δυνατότητες για την βέλτιστη απόδοση των εικόνων σε αυτήν την οθόνη. Επιπλέον, οι ελεγκτές οθόνης Barco επιτρέπουν τη χρήση των Intuitive Workflow Tools της Barco που έχουν σχεδιαστεί για να αυξάνουν την ορατότητα των λεπτών λεπτομερειών, να βελτιώνουν την εστίαση κατά τη διάρκεια των περιόδων ανάγνωσης και να επιταχύνουν τη ροή εργασίας. Μεταβείτε στο www.barco.com/product/intuitive-workflow-tools για περισσότερες πληροφορίες.
Συνδέστε τα καλώδια
  1. Αφαιρέστε το κάλυμμα του συνδέσμου.
  2. Συνδέστε μία από τις εισόδους DisplayPort (DP IN 1 ή DP IN 2) με την έξοδο DisplayPort στον σταθμό εργασίας.
  3. Συνδέστε τις κύριες υποδοχές USB ανάντη (USB UP 1 ή USB UP 2) με έναν κεντρικό υπολογιστή USB στον σταθμό εργασίας για χρήση του QAWeb Enterprise ή ένα περιφερειακό εξάρτημα (πληκτρολόγιο, ποντίκι, touchpad κ.λπ.) συνδεδεμένο σε μία από τις κατάντη υποδοχές USB της οθόνης.
  4. Συνδέστε ένα πληκτρολόγιο και ένα ποντίκι (ή άλλη περιφερειακή συσκευή που χρησιμοποιείται για τον χειρισμό των σταθμών εργασίας) με τους κατάντη συνδέσμους USB της οθόνης. Τρεις κατάντη υποδοχές USB είναι διαθέσιμες στο χώρο θυρών σύνδεσης.
  5. Συνδέστε το παρεχόμενο εξωτερικό τροφοδοτικό DC στην είσοδο τροφοδοσίας ρεύματος της οθόνης.
  6. Δρομολογήστε όλα τα καλώδια μέσω των κλιπ καλωδίων στον χώρο θυρών σύνδεσης.
  7. Επανατοποθετήστε το κάλυμμα συνδέσμου: ολισθήστε το επάνω μέρος του καλύμματος στις διαθέσιμες εσοχές και μετά σπρώξτε το κάτω μέρος του καλύμματος στη θέση του.
  8. Δρομολογήστε όλα τα καλώδια μέσω των καναλιών δρομολόγησης στη βάση της οθόνης σας.
  9. Συνδέστε το εξωτερικό τροφοδοτικό DC σε γειωμένη πρίζα παροχής ρεύματος, χρησιμοποιώντας ένα από τα καλώδια τροφοδοσίας που παρέχονται με την οθόνη.

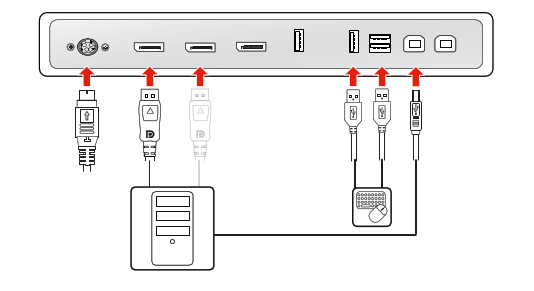

Εικόνα 2–6
Σημείωση: Όταν είναι ενεργοποιημένη η λειτουργία DPMS με φόρτιση USB (βλ. “Λειτουργία DPMS”) και είναι ενεργοποιημένη η αδρανοποίηση (βλ. “Αδρανοποίηση”), μπορείτε εύκολα να ξυπνήσετε το σύστημά σας από την αδρανοποίηση με ένα ποντίκι/πληκτρολόγιο συνδεδεμένο στην οθόνη.

Όταν η φόρτιση χωρίς USB σε λειτουργία DPMS είναι ενεργοποιημένη (βλ.“Λειτουργία DPMS” ) και η αδρανοποίηση είναι ενεργοποιημένη (βλ.“Αδρανοποίηση” ), μπορείτε να αφυπνίσετε το σύστημά σας από την αδρανοποίηση μόνο πατώντας το πληκτρολόγιο αφής ή με ένα ποντίκι/πληκτρολόγιο συνδεδεμένο στο σταθμό εργασίας (και όχι στην οθόνη).

Σημείωση: Για εναλλαγή μεταξύ διαφορετικών πηγών εικόνας, βλ. “Πηγή εικόνας” για περισσότερες πληροφορίες.

[1] Για τη λίστα συμβατών ελεγκτών οθόνης, ανατρέξτε στον πίνακα συμβατότητας που είναι διαθέσιμος στη διεύθυνση my.barco.com (MyBarco > Η υποστήριξή μου > Τομέας υγείας > Πίνακες συμβατότητας >
