2.4 Configuración de terminal de ordenador individual

Acerca de

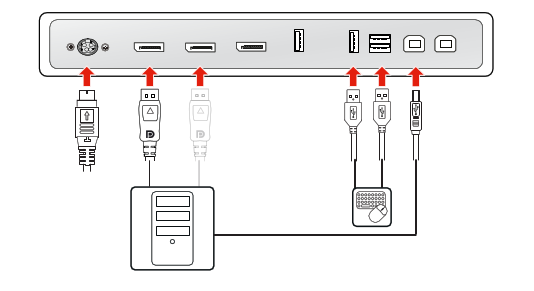

En esta configuración, la pantalla se conecta a una sola terminal de ordenador con un cable DisplayPort. Al conectar un cable USB desde tu monitor al terminal de ordenador, puedes controlarlo mediante un teclado y ratón conectados al monitor.

Imagen 2–5
Instalación del controlador de pantalla

Antes de conectar la pantalla al terminal de ordenador, asegúrese de tener instalado en el terminal de ordenador un controlador de pantalla adecuado. [1].

Truco: Nio Color 5.8MP funciona a pleno rendimiento cuando se utiliza con un controlador de pantalla Barco y un controlador de vídeo Barco. Estas tarjetas gráficas de alto rendimiento tienen la potencia y las capacidades necesarias para reproducir imágenes de forma óptima para esta pantalla. Además, los controladores de pantalla Barco permiten el uso de las Herramientas de flujo de trabajo intuitivas de Barco, que se han diseñado para incrementar la visibilidad de los detalles más sutiles, mejorar el enfoque durante las sesiones de lectura y acelerar el flujo de trabajo. Visite www.barco.com/product/intuitive-workflow-tools para obtener más información.
Conexión de los cables
  1. Extraiga la cubierta de los conectores.
  2. Conecte una de las entradas DisplayPort (DP IN 1 y DP IN 2) con la salida DisplayPort del terminal de ordenador.
  3. Conecte los conectores USB upstream principales (USB UP 1 o USB UP 2) a un host USB del terminal de ordenador para utilizar QAWeb Enterprise o a un periférico (teclado, ratón, panel táctil, etc.) conectado a uno de los conectores USB downstream de la pantalla.
  4. Conecte un teclado y un ratón (u otro periférico utilizado para el control de los terminales de ordenador) con los conectores USB downstream del monitor. Hay tres conectores USB downstream disponibles en el compartimento de conectores.
  5. Conecte la fuente de alimentación de CC externa proporcionada a la entrada de alimentación de la pantalla.
  6. Introduzca todos los cables a través de las pinzas de cables en el compartimento de conectores.
  7. Vuelva a montar la cubierta de conectores: deslice la parte superior de la cubierta en las ranuras disponibles y empuje la parte inferior de la cubierta hacia su posición original.
  8. Introduzca todos los cables por los canales para la disposición de los cables situado en el soporte del monitor.
  9. Conecte la fuente de alimentación CC externa a una toma de tierra con conexión a tierra utilizando uno de los cables de alimentación incluidos con la pantalla.
Imagen 2–6
Nota: Cuando el modo DPMS con carga USB en está habilitada (consulte “Modo de DPMS”) y la hibernación está activada (consulte “Hibernar”), puede despertar fácilmente el sistema desde el estado de hibernación con un ratón o un teclado conectados a la pantalla.

Cuando el modo DPMS sin carga USB está habilitado (consulte “Modo de DPMS”) y la hibernación está activada (consulte “Hibernar”), puede despertar fácilmente el sistema desde el estado de hibernación pulsando el teclado táctil o con un ratón o un teclado conectados en el terminal de ordenador (y no en la pantalla).

Nota: Para cambiar entre diferentes fuentes de imagen, consulte “Fuente de imagen” para obtener más información.

[1] Para obtener una lista de los controladores de pantalla compatibles, consulte la matriz de compatibilidad disponible en my.barco.com (MyBarco > Mi soporte > Sanidad > Matrices de compatibilidad > Matrices de compatibilidad de los sistemas Barco)
