2.4 Ühe töökohaga seadistus

Teave

Selles seadistuses ühendatakse kuvar ühe töökohaga DisplayPorti kaabliga. Kui ühendate USB-juhtme kuvarist töökohta, saate juhtida töökohta klaviatuuri ja hiirega, mis on ühendatud kuvariga.

Pilt 2–5
Paigaldage kuvari kontroller

Enne kuvarite ühendamist tööjaamaga veenduge, et tööjaama on paigaldatud sobiv[1] kuvari kontroller.

Soovitus: Nio Color 5.8MP töötab täies mahus, kui seda kasutatakse koos Barco kuvari kontrolleri ja Barco videodraiveriga. Nendel suure jõudlusega graafikakaartidel on piisavalt võimsust ja võimalusi, et kujutisi selle ekraani jaoks optimaalselt kuvada. Lisaks võimaldavad Barco kuvari kontrollerid kasutada Barco Intuitiivseid töövoo tööriistu, mis on loodud parandama vähemärgatavate detailide nähtavust, parandama fokuseerimist lugemise ajal ja kiirendama töövoogu. Lisateabe saamiseks külastage www.barco.com/product/intuitive-workflow-tools.

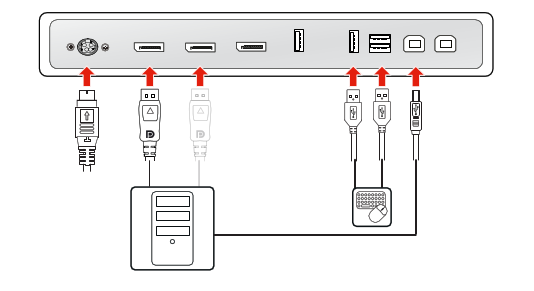

Ühendage kaablid
  1. Eemaldage konnektori kate.
  2. Ühendage üks DisplayPort-i sisenditest (DP IN 1 või DP IN 2) töökoha DisplayPort-i väljundiga.
  3. Ühendage peamised ülesvoolu USB-pistmikud (USB UP 1 või USB UP 2) töökoha USB-hostiga, et kasutada QAWeb Enterprise-i või irdseadmeid (klaviatuur, hiir, puutepaneel jne), mis on ühendatud kuvari ühe allavoolu USB-pistmikuga.
  4. Ühendage klaviatuur ja hiir (või muud irdseadmed, mida kasutatakse töökohtade juhtimiseks) kuvari allavoolu USB pistmikuga. Konnektoripesas on saadaval kolm USB-allvoolu pistikut.
  5. Ühendage kaasasolev väline alalisvoolu toiteplokk kuvari toitesisendiga.
  6. Viige kõik kaablid läbi konnektoripesa kaabliklambrite.
  7. Pange konnektoripesa kate tagasi: libistage katte ülemine osa vabadesse süvenditesse, seejärel vajutage katte alumine osa tagasi oma kohale.
  8. Suunake kõik juhtmed läbi kuvari jalas olevate suunamise kanalite.
  9. Ühendage väline alalisvoolu toitejuhe maandatud pistikupesasse, kasutades selleks ühte kuvariga kaasasolevatest toitejuhtmetest.
Pilt 2–6
Märkus: Kui DPMS-režiim koos USB-laadimisega on lubatud (vt “Kuvari toitehalduse süsteemi (DPMS) režiim”) ja uinak on lubatud (vt “Uinak”), saate oma süsteemi uinakurežiimist hõlpsalt äratada kuvariga ühendatud hiire/klaviatuuriga.

Kui DPMS-režiim ilma USB-laadimiseta on lubatud (vt “Kuvari toitehalduse süsteemi (DPMS) režiim”) ja uinak on lubatud (vt “Uinak”), saate oma süsteemi uinakurežiimist äratada ainult siis, kui vajutate puutetundlikule klaviatuurile või hiire/klaviatuuriga, mis on ühendatud tööjaamaga (mitte kuvariga).

Märkus: Erinevate pildiallikate vahel vahetamiseks vaadake lisateavet “Pildiallikas”.

[1] ühilduvate kuvari kontrollerite nimekirja nägemiseks vt ühilduvusmaatriksit, mille leiate aadressil my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
