Tietoja

Tässä kokoonpanossa näyttö on kytketty yhteen työasemaan DisplayPort-kaapelilla. Kun USB-kaapeli liitetään näytöstä työasemaan, voit hallita työasemaa näyttöön kytketyllä näppäimistöllä ja hiirellä.

Asenna näytönohjain

Ennen kuin liität näytön työasemaan, varmista, että työasemaan on asennettu sopiva^[1].

Vihje: Nio Color 5.8MP toimii täydellä tehollaan, kun sitä käytetään yhdessä Barco näytönohjaimen ja Barco videoaseman kanssa. Näissä suorituskykyisissä näytönohjaimissa on tehoa ja ominaisuuksia, jotka mahdollistavat kuvien optimaalisen renderöinnin tätä näyttöä varten. Lisäksi Barco-näytönohjaimet mahdollistavat Barcon Intuitiiviset työnkulun työkalujen käytön, jotka on suunniteltu lisäämään hienovaraisen yksityiskohtien näkyvyyttä, parantamaan keskittymistä lukusessioiden aikana ja nopeuttamaan työnkulkua. Kato lisätietoja kohdasta www.barco.com/product/intuitive-workflow-tools.

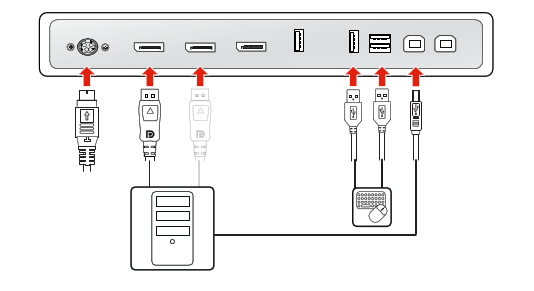

Kytke kaapelit

1. Irrota liittimen suojalevy.
2. Liitä DisplayPort-tulot (DP IN 1 tai DP IN 2) työaseman DisplayPort-lähtöihin.
3. Yhdistä tärkeimmät USB upstream-liittimet (USB UP 1 tai USB UP 2) työaseman USB-isäntään, jotta voit käyttää QAWeb Enterprise tai oheislaitetta (näppäimistö, hiiri, kosketuslevy jne.), joka on liitetty johonkin näytön USB upstream-liittimistä.
4. Liitä näppäimistö ja hiiri (tai muu työasemien hallintaan käytetty oheislaite) näytön USB downstream -liittimiin. Liitinpaneelissa on kolme USB downstream -liitintä.
5. Liitä mukana toimitettu ulkoinen DC-virtalähdeyksikkö näytön DC-virransyöttöön.
6. Reititä kaikki kaapelit liitinpaneelin kaapelin pidikkeiden läpi.
7. Asenna liittimen suojalevy takaisin: liu'uta kannen yläosa sille tarkoitettuihin uriin ja paina levyn alaosa takaisin paikalleen.
8. Reititä kaikki kaapelit näytön jalassa sijaitsevien reitityskanavien kautta.
9. Liitä ulkoinen DC-virtalähde maadoitettuun virtalähteeseen näytön mukana tulleella virtajohdolla.
