2.4 Egyetlen munkaállomás

Információk

Ebben a kialakításban a képernyő egyetlen munkaállomásra csatlakozik egy DisplayPort kábellel. Ha a képernyőt és a munkaállomást egy USB-kábellel is összeköti, akkor a munkaállomást a képernyőre csatlakoztatott billentyűzettel és egérrel is lehet vezérelni.

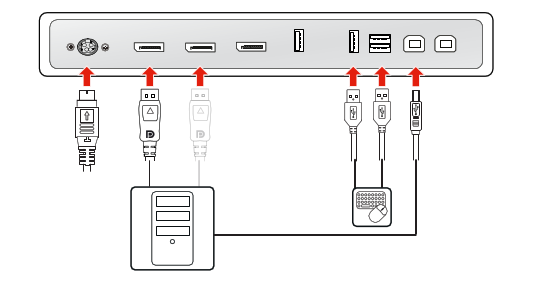

Kép 2–5
Telepítse a képernyővezérlőt

Mielőtt csatlakoztatná a képernyőt a munkaállomásokhoz, biztosítsa a megfelelő[1] képernyővezérlő telepítését a munkaállomáson.

Tanács: A Nio Color 5.8MP akkor működik teljes funkcionalitással, ha Barco képernyővezérlővel és Barco videómeghajtóval használják. Ezek a nagy teljesítményű videókártyák rendelkeznek a kép optimális megjelenítéséhez szükséges teljesítménnyel és képességekkel. Ezenkívül a Barco képernyővezérlők lehetővé teszik a Barco Intuitív munkafolyamat eszközök használatát, amelyek a finom részletek láthatóságának növelésére szolgáknak, hogy javítsák az olvasási munkamenetek közben a fókuszt, és felgyorsítsák a munkafolyamatot. További információt itt találhat: www.barco.com/product/intuitive-workflow-tools.
Csatlakoztassa a kábeleket
  1. Távolítsa el a csatlakozófedelet.
  2. Csatlakoztassa az egyik DisplayPort bemenetet (DP IN 1 vagy DP IN 2) a DisplayPort kimenethez a munkaállomáson.
  3. Csatlakoztassa a fő kimeneti USB csatlakozókat (USB UP 1 vagy USB UP 2) egy USB hoszthoz a munkaállomáson, hogy használni tudja a QAWeb Enterprise-et vagy a perifériát (billentyűzet, egér, érintőpanel, stb.), ami a képernyő bemeneti USB csatlakozójához van csatlakoztatva.
  4. A billentyűzetet és az egeret (vagy a munkaállomások vezérlésére használt más perifériát) csatlakoztassa a képernyő USB csatlakozóira. Három bemeneti USB csatlakozó áll rendelkezésre a csatlakozórekeszben.
  5. Csatlakoztassa a mellékelt külső egyenáramú tápegységet a képernyő tápellátás bemenetéhez.
  6. Az összes kábelt a kábelrögzítőkön át vezesse.
  7. Szerelje vissza a csatlakozó fedelét: csúsztassa a fedél felső részét a mélyedésekbe, majd tolja vissza a helyére a fedél alsó részét.
  8. Az összes csatlakoztatott kábelt a képernyő lábazatában lévő vezetőcsatornán keresztül vezesse.
  9. A képernyőhöz mellékelt egyik tápkábel használatával csatlakoztassa a külső egyenáramú tápegységet egy földelt aljzathoz.
Kép 2–6
Megjegyzés: Ha a DPMS-mód USB töltéssel engedélyezve van (lásd “DPMS mód”) és a hibernálás engedélyezve van (lásd “Hibernálás”), a kijelzőhöz csatlakoztatott egér/billentyűzet segítségével könnyedén felébresztheti a rendszert a hibernálásból.

Ha a DPMS mód USB töltés nélkül van engedélyezve (lásd “DPMS mód”) és a hibernálás engedélyezve van (lásd “Hibernálás”), akkor a rendszert csak az érintőbillentyűzet megnyomásával, vagy a munkaállomáshoz (és nem a képernyőhöz) csatlakoztatott egérrel/billentyűzettel ébresztheti fel a hibernálásból.

Megjegyzés: Bővebb információért a különböző képforrások közötti váltásról lásd: “Képforrás”.

[1] A kompatibilis képernyővezérlők listáját a következő helyen található kompatibilitási mátrixban tekintheti meg: my.barco.com (MyBarco > Támogatás > Egészségügy > Kompatibilitási mátrixok > Barco rendszer kompatibilitási mátrixok)
