Informazioni generali

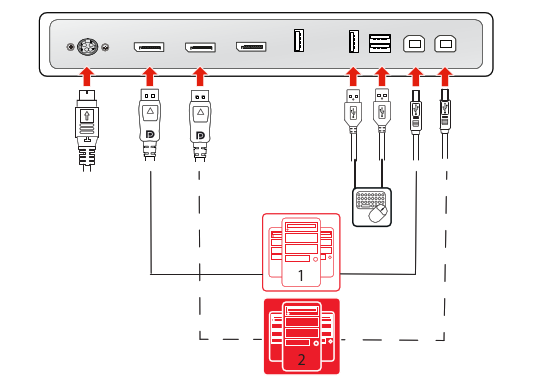

In questa configurazione, il display è connesso a due diverse workstation, ciascuna con un cavo DisplayPort. Quando si collega un cavo USB dal display a ognuna delle due workstation, è possibile comandarle entrambe con un’unica tastiera e un mouse connessi al display. Lo scambio dei segnali video e di controllo tra le due workstation avviene con l’ausilio del commutatore KVM utilizzato tramite il menu OSD.

Nota: Barco consiglia di avere QAWeb installato su una sola delle due workstation. Se QAWeb fosse installato su entrambe le workstation, lo scambio degli ingressi KVM attiverebbe un evento di cambio configurazione, facendo scomparire il display dalla workstation in QAWeb.

Installazione della scheda video

Prima di collegare il display alla workstation, accertarsi di disporre di una scheda video idonea installata sulla workstation. Per un elenco delle schede video compatibili, consultare la tabella di compatibilità disponibile all’indirizzo https://www.barco.com/support/docs/TDE12111

Suggerimento: Nio Color 5.8MP funziona al massimo delle sue potenzialità quando viene utilizzato con una scheda video e un driver video di Barco. Queste schede grafiche ad alte prestazioni hanno la potenza e le funzionalità per eseguire un rendering ottimale delle immagini per questo display. Inoltre, le schede video Barco consentono di utilizzare gli Strumenti intuitivi per il flusso di lavoro di Barco, progettati per aumentare la visibilità dei dettagli più sottili, migliorare la messa a fuoco durante le sessioni di lettura e accelerare il flusso di lavoro. Per ulteriori informazioni, visitare www.barco.com/product/intuitive-workflow-tools.

Collegamento dei cavi

1. Rimuovere il coperchio dei connettori.
2. Collegare l’ingresso DisplayPort 1 (DP IN 1) all’uscita DisplayPort output sulla workstation 1.
3. Collegare il connettore USB upstream principale (USB UP 1) a un host USB sulla workstation 1.
4. Collegare l’ingresso DisplayPort 2 (DP IN 2) all’uscita DisplayPort output sulla workstation 2.
5. Collegare il connettore USB upstream secondario (USB UP 2) a un host USB sulla workstation 2.
6. Collegare una tastiera e un mouse (o un’altra periferica utilizzata per comandare le workstation) ai connettori USB downstream del display.
7. Collegare l’alimentatore esterno CC fornito in dotazione all’ingresso di alimentazione sullo schermo.
8. Inserire tutti i cavi attraverso i fermacavi nello scomparto dei connettori.
9. Reinstallare il coperchio dei connettori: far scorrere la sua parte superiore nelle apposite rientranze, quindi spingere la parte inferiore del coperchio nuovamente in posizione.
10. Inserire alcuni o tutti i cavi attraverso i canali di disposizione nel supporto del display.
11. Collegare l’alimentatore CC esterno a una presa elettrica collegata a terra mediante uno dei cavi di alimentazione inclusi con il display.

Nota: Se la modalità DPMS con ricarica USB è abilitata (vedere “Modalità DPMS”) e l’ibernazione è abilitata (vedere “Ibernazione”), è possibile riattivare facilmente il sistema dall’ibernazione con un mouse o una tastiera collegati al display.

Se la modalità DPMS senza ricarica USB è abilitata (vedere “Modalità DPMS”) e l’ibernazione è abilitata (vedere “Ibernazione”), è possibile riattivare il sistema solo con un mouse o una tastiera collegati alla workstation (e non al display).

Accensione del sistema del display

1. Premere la tastiera a sfioramento per attivare il display.
2. Accendere le workstation collegate al display.

Al primo avvio, il display funzionerà in modalità video di base alla frequenza di aggiornamento predefinita.

Installazione del pacchetto SW Barco

Nio Color 5.8MP funziona in base alle sue specifiche complete se gestito da una scheda video e da un driver Barco. Queste schede grafiche ad alte prestazioni dispongono della potenza e delle funzionalità necessarie per soddisfare la maggior parte delle esigenze di diagnostica per immagini. Inoltre, le schede video di Barco consentono di utilizzare gli Strumenti intuitivi per il flusso di lavoro di Barco, progettati per aumentare la visibilità dei dettagli più sottili, migliorare la messa a fuoco durante le sessioni di lettura e accelerare il flusso di lavoro. Per ulteriori informazioni, visitare www.barco.com/product/intuitive-workflow-tools.

Abilitazione del commutatore KVM

1. Visualizzare il menu OSD principale.
2. Visualizzare il menu Impostazioni immagine (en: Image Settings).
3. Passare al sottomenu Commutatore KVM (en: KVM Switch).
4. Selezionare Abilitato (en: Enabled) e confermare.

Nota: Se si abilita il commutatore KVM, il menu Origine immagine (en: Image Source) non è accessibile.

Per scambiare gli ingressi KVM

1. Premere la tastiera a sfioramento per attivare la barra dei collegamenti. L’icona del commutatore KVM () è ora selezionata per impostazione predefinita perché il commutatore KVM è abilitato.
2. Premere nuovamente la tastiera a sfioramento per commutare gli ingressi KVM.

Suggerimento: Durante il funzionamento normale, premere due volte il tasto Menu della tastiera a sfioramento per scambiare gli ingressi KVM più velocemente. Un primo clic fa apparire la barra dei collegamenti, un secondo clic scambia gli ingressi (poiché l’icona del commutatore KVM è selezionata per impostazione predefinita se il commutatore KVM è abilitato).

Nota: Quando si scambiano gli ingressi KVM, il video viene cambiato immediatamente, mentre lo scambio del segnale USB potrebbe richiedere un po’ più di tempo (fino a 2 secondi).
