1.2 Trumpai

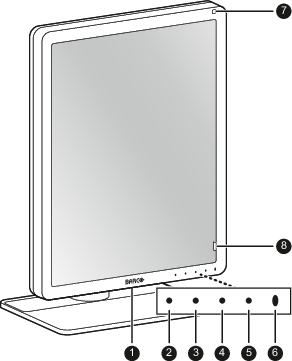

Priekinė pusė
Pav. 1–1
  1. USB-A 2.0 tolesnio srauto jungtis. Įkrauti galima tik tada, kai įjungtas DPMS režimas su USB įkrovimu arba kai DPMS visiškai išjungtas (žr. “DPMS režimas”).
  2. Kairėn / „I-Luminate“ klavišas
  3. Dešinysis klavišas
  4. Meniu klavišas
  5. Atšaukti klavišą

  6. Maitinimo būsenos šviesos diodas

    • Išjungta: ekranas neįjungtas arba ekranas veikia, bet maitinimo LED funkcija išjungta OSD. Žr. “Maitinimo šviesos diodas”.
    • Nuolat šviečia baltai: monitorius veikia
    • Lėtai mirksi gintarinė spalva: Ekranas veikia budėjimo režimu (reikia, kad OSD meniu būtų įjungtas DPMS režimas, žr. “DPMS režimas”).
    • Greitai mirksi gintarinė spalva: Ekranas veikia sustabdymo režimu (reikia, kad OSD meniu būtų įjungtas DPMS režimas, žr. “DPMS režimas”)
    • Nuolat šviečia geltonai: monitorius yra išjungtas naudojant budėjimo režimo mygtuką arba monitorius veikia miego režimu (ekrano meniu būtina įjungti DPMS ir miego režimą, žr. “DPMS režimas” ir “Miego režimas”)
  7. Aplinkos apšvietimo jutiklis
  8. „I-Guard“ priekinis jutiklis

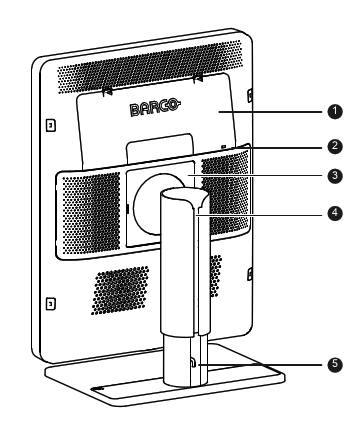

Atgal
Pav. 1–2
  1. Jungčių skyriaus dangtelis
  2. „Kensington“ apsauginis užraktas
  3. VESA laikiklio dangtelis
  4. Laidų kanalas
  5. Pagrindo fiksavimo spaustukas
Jungtys
Pav. 1–3
  1. +24 V NS maitinimo įėjimas
  2. „DisplayPort“ 1 ĮĖJIMAS (taip pat pagrindinis KVM perjungimui)
  3. „DisplayPort“ 2 ĮĖJIMAS (taip pat antrinis KVM perjungimui)
  4. „DisplayPort“ IŠĖJIMAS (tik gamybos testas)
  5. Techninė priežiūra
  6. USB-A 2.0 tolesnės jungtys
  7. USB-A 2.0 išėjimo jungtys (2x)
  8. USB-B 2.0 įėjimo 1 jungtis (pagrindinė)
  9. USB-B 2.0 įėjimo 2 jungtis (antrinė)
