2.4 Vienos darbo stoties sąranka

Apie

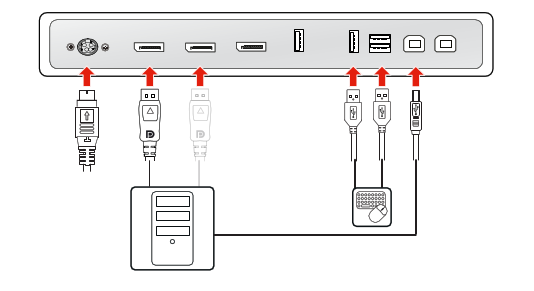

Šioje sąrankoje monitorius yra sujungtas su viena darbo stotimi naudojant „DisplayPort“ laidą. USB laidu sujungę savo monitorių su darbo stotimi, galite valdyti darbo stotį klaviatūra ir pele, prijungtomis prie monitoriaus.

Pav. 2–5
Įdiekite monitoriaus valdiklį

Prieš prijungdami monitorių prie darbo stoties, įsitikinkite, kad darbo stotyje yra[1] įdiegtas tinkamas monitoriaus valdiklis.

Patarimas. Nio Color 5.8MP veikia visu pajėgumu, kai naudojamas su „Barco“ Monitoriaus valdiklis ir „Barco“ vaizdo įrašas vairuotojas. Šios našiai veikiančios Grafikos plokštės turi galios ir galimybių optimaliai atvaizduoti vaizdus šiame ekrane. Be to, „Barco“ Monitoriaus valdikliai leidžia naudoti „Barco“ Intuityvios darbo eigos priemonės, kurie skirti subtilioms detalėms geriau matyti, skaitymo sesijų metu geriau sutelkti dėmesį ir pagreitinti darbo eigą. Jei reikia daugiau informacijos, žr. www.barco.com/product/intuitive-workflow-tools.
Prijunkite laidus
  1. Nuimkite jungčių dangtelį.
  2. Sujunkite vieną iš „DisplayPort“ įvesčių (DP IN 1 ar DP IN 2) su „DisplayPort“ išvestimi darbo stotyje.
  3. Sujunkite pagrindines USB priekines jungtis (USB UP 1 arba USB UP 2) su darbo stoties USB prievadu, kad galėtumėte naudotis QAWeb Enterprise arba periferiniu įrenginiu (klaviatūra, pele, jutikliniu kilimėliu ir pan.), prijungtu prie vienos iš ekrano USB priekinių jungčių.
  4. Prijunkite klaviatūrą ir pelę (arba kitą periferinį įrenginį, naudojamą darbo stotims valdyti) prie monitoriaus USB išėjimo jungčių. Jungčių skyriuje yra trys USB išėjimo jungtys.
  5. Pridedamą išorinį nuolatinės srovės maitinimo šaltinį prijunkite prie maitinimo įvesties ekrane.
  6. Visus laidus praveskite per laidų fiksatorius jungčių skyriuje.
  7. Vėl uždenkite jungčių dangtelį: įstumkite dangtelio viršų į esamas įdubas, tada įspauskite dangtelio apačią atgal į vietą.
  8. Ištieskite visus laidus per ištiesimo kanalus monitoriaus stove.
  9. Išorinį nuolatinės srovės maitinimo šaltinį prijunkite prie įžeminto maitinimo lizdo naudodami vieną iš maitinimo laidų, kurį gavote su monitoriumi.
Pav. 2–6
Pastaba. Kai įjungtas DPMS režimas su įgalintu USB įkrovimu (žr. “DPMS režimas”) ir įjungtu miego režimu (žr. “Miego režimas”), galite lengvai pažadinti savo sistemą iš miego režimo su pele / klaviatūra, prijungta prie monitoriaus.

Kai įjungtas DPMS režimas be USB įkrovimas (žr. “DPMS režimas”) ir įjungtas hibernacijos režimas (žr.“Miego režimas” ), sistemą iš hibernacijos režimo galima pažadinti tik paspaudus jutiklinę klaviatūrą arba naudojant pelę / klaviatūrą, prijungtą prie darbo stoties (o ne prie ekrano).

Pastaba. Norėdami perjungti skirtingus vaizdo šaltinius, žr. “Vaizdo šaltinis”, kur pateikiama daugiau informacijos.

[1] Suderinamų monitoriaus valdiklių sąrašas pateikiamas suderinamumo matricoje, kurią rasite adresu my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
