1.2 In één oogopslag

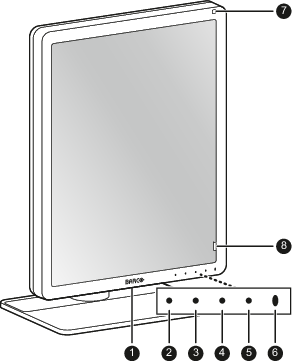

Voor
Afbeelding 1–1
  1. USB-A 2.0 downstream-aansluiting. Opladen is alleen mogelijk als de DPMS Mode met USB-laden ingeschakeld is, of als DPMS volledig is uitgeschakeld (zie “DPMS-modus”).
  2. Linker-/I-Luminate-toets
  3. Rechtertoets
  4. Menutoets
  5. Annuleringstoets

  6. Voedingsstatuslampje

    • Uit: Beeldscherm staat niet aan, of beeldscherm is operationeel maar power LED-functie uitgeschakeld in OSD. Zie “Stroomindicator”.
    • Continu wit: Het beeldscherm is operationeel
    • Langzaam knipperend oranje: Beeldscherm staat in stand-by (vereist dat DPMS Mode is geactiveerd in het OSD-menu, zie “DPMS-modus”)
    • Snel knipperend oranje: Beeldscherm in opschortingsmodus (vereist dat DPMS Mode is geactiveerd in het OSD-menu, zie “DPMS-modus”)
    • Continu oranje: Het beeldscherm is uitgeschakeld via de stand-bytoets, of het beeldscherm staat in de slaaprstand (vereist DPMS-stand en Slaapstand om in het OSD-menu ingeschakeld te worden, zie “DPMS-modus” en “Slaapstand”)
  7. Sensor voor omgevingslicht
  8. I-Guard sensor voorkant

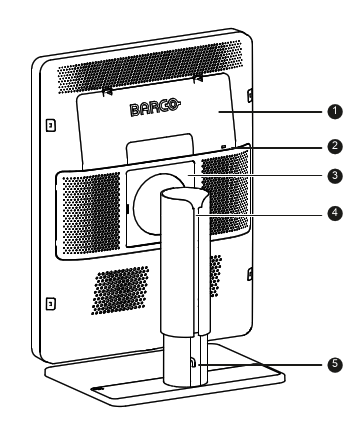

Terug
Afbeelding 1–2
  1. Deksel van het connectorvak
  2. Kensington beveiligingssleuf
  3. VESA-steun beschermplaat
  4. Kabelbuis
  5. Voetvergrendelingsclip
Connectoren
Afbeelding 1–3
  1. Ingang netvoeding +24 V DC
  2. DisplayPort IN 1 (ook primair voor KVM-switch)
  3. DisplayPort IN 2 (ook secundair voor KVM-switch)
  4. DisplayPort OUT (alleen fabricagetest)
  5. Service
  6. USB-A 2.0 downstream-aansluitingen
  7. USB-A 2.0 downstream-aansluitingen (2x)
  8. USB-B 2.0 upstream-aansluiting 1 (Primair)
  9. USB-B 2.0 upstream-aansluiting 2 (Secundair)
