2.4 Opstelling enkel werkstation

Over

In deze opstelling wordt het beeldscherm met behulp van een DisplayPort-kabel met één werkstation verbonden. Wanneer u een USB-kabel van uw beeldscherm op het werkstation aansluit, kunt u het werkstation bedienen met een toetsenbord en computermuis die op het beeldscherm zijn aangesloten.

Afbeelding 2–5
De beeldschermregelaar installeren

Voordat u uw beeldscherm aansluit op het werkstation, moet u zorgen voor een geschikte[1] beeldschermregelaar geïnstalleerd in het werkstation.

Tip: De Nio Color 5.8MP werkt volledig wanneer deze wordt gebruikt met een Barco Beeldschermregelaar en Barco video stuurprogramma. Deze hoogwaardige grafische kaarten hebben de kracht en mogelijkheden om beelden optimaal te renderen voor dit beeldscherm. Bovendien activeren de beeldschermregelaars van Barco het gebruik van Barco's Intuïtieve workflowhulpmiddelen die ontworpen zijn om de zichtbaarheid van subtiele details te verhogen, de focus tijdens leessessies te verbeteren en de workflow te versnellen. Ga naar www.barco.com/product/intuitive-workflow-tools voor meer informatie.
De kabels aansluiten
  1. Verwijder het connectordeksel.
  2. Verbind een van de DisplayPort-ingangen (DP IN 1 of DP IN 2) met de DisplayPort-uitgang op het werkstation.
  3. Verbind de hoofd USB-upstream-aansluitingen (USB UP 1 of USB UP 2) met een USB-host op het werkstation om gebruik te maken van QAWeb Enterprise of een randapparaat (toetsenbord, muis, touchpad, etc.) aangesloten op een van de USB-downstream-aansluitingen van het beeldscherm.
  4. Sluit een toetsenbord en computermuis aan (of een ander randapparaat dat wordt gebruikt om de werkstations te bedienen), elk op één van de USB-downstream-aansluitingen van het beeldscherm. In het connectorvak zijn drie USB downstream-aansluitingen voorzien.
  5. Sluit de meegeleverde externe DC-voeding aan op de voedingsingang op het beeldscherm.
  6. Leid alle kabels door de kabelclips in het connectorvak.
  7. Breng het connectordeksel opnieuw aan: schuif de bovenkant van het deksel in de beschikbare uitsparingen en duw vervolgens de onderkant van het deksel terug op zijn plaats.
  8. Leid alle kabels door de kabelkanalen in de steun van uw beeldscherm.
  9. Verbind de externe DC-voeding met een geaard stopcontact met behulp van een van de netsnoeren die bij het beeldscherm geleverd zijn.

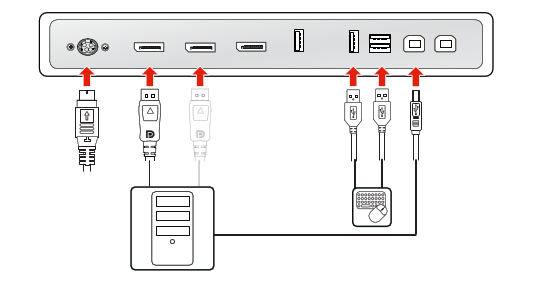

Afbeelding 2–6
Opmerking: Wanneer DPMS Mode met USB Laden ingeschakeld is (zie “DPMS-modus”) en de slaapstand ingeschakeld is (zie “Slaapstand”), kunt u het systeem eenvoudig uit de slaapstand halen met een muis die of toetsenbord dat op het beeldscherm is aangesloten.

Wanneer DPMS Mode zonder USB-opladen is ingeschakeld (zie “DPMS-modus”) en de slaapstand is ingeschakeld (zie“Slaapstand” ), kunt u uw systeem alleen uit de slaapstand halen door op het aanraaktoetsenbord te drukken of met een muis/toetsenbord dat op het werkstation is aangesloten (en niet op het beeldscherm).

Opmerking: Zie “Beeldbron” voor meer informatie over schakelen tussen verschillende beeldbronnen.

[1] Voor een lijst met compatibele beeldschermregelaars raadpleegt u de compatibiliteitsmatrix die beschikbaar is op my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
